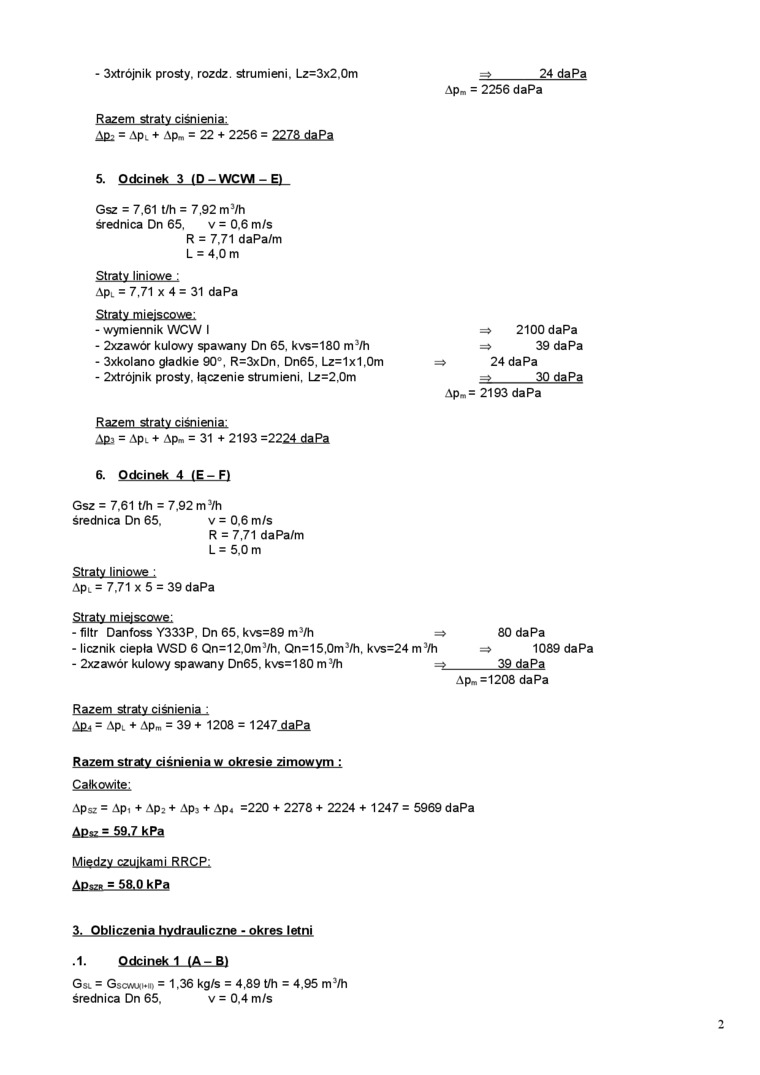

- 3xtrójnik prosty, rozdz. strumieni. Lz=3x2.0m


=*_24 da Pa

Apm = 2256 daPa

Razem straty ciśnienia:

^ = ApL + Apm = 22 + 2256 = 227.8.daPa 5. Odcinek 3 (D-WCW-E)

Gsz = 7.61 t/h = 7,92 m3/h średnica Dn 65. v = 0.6 m/s R = 7,71 daPa/m L = 4,0 m

Straty liniowe :

ApL = 7.71 x 4 = 31 daPa

Straty miejscowe;

=*    2100 daPa

=>    39 da Pa

24 daPa

^_30 da Pa

2193 da Pa


-    wymiennik WCW I

-    2xzawór kulowy spawany Dn 65. kvs=180 m3/h

-    3xkolano gładkie 90°. R=3xDn. Dn65, Lz=1x1.0m    =>

-    2xtrójnik prosty, łączenie strumieni, Lz=2,0m

APm =

Razem straty ciśnienia:

Afij = ApL + Apm = 31 + 2193 =2224 da Pa

6. Odcinek 4 ti-F)

Gsz = 7.61 t/h = 7.92m7h średnica Dn 65.    v = 0.6 m/s

R = 7,71 daPa/m L = 5.0 m

Straty liniowe ;

ApL = 7.71 x 5 = 39 daPa

Straty miejscowe;

80 da Pa

=>    1089 da Pa

_39 daPa

Apm =1208 da Pa


-    filtr Danfoss Y333P. Dn 65. kvs=89 m3/h

-    licznik ciepła WSD 6 Qn=12,0m3/h. Qn=15,0m3/h, kvs=24 m3/h

-    2xzawór kulowy spawany Dn65. kvs=180 m 3/h    =

Razem .straty ciśnienia;

AP4 = Apt + Apm = 39 + 1208 = 1247 daPa

Całkowite;

Apsz = Ap, + Ap; + Ap3 + Ap4 =220 + 2278 + 2224 + 1247 = 5969 daPa = 59,7 k.Pa

Miedzy czujkami RRCP:

3, Qt?lięzenia hydraulięzne - okres letni

.1. Odcinek 1 (A-B)

Gsi = Gsom»m. = 1.36 kg/s = 4,89 t/h = 4,95 m3/h średnica Dn 65.    v = 0.4 m/s
