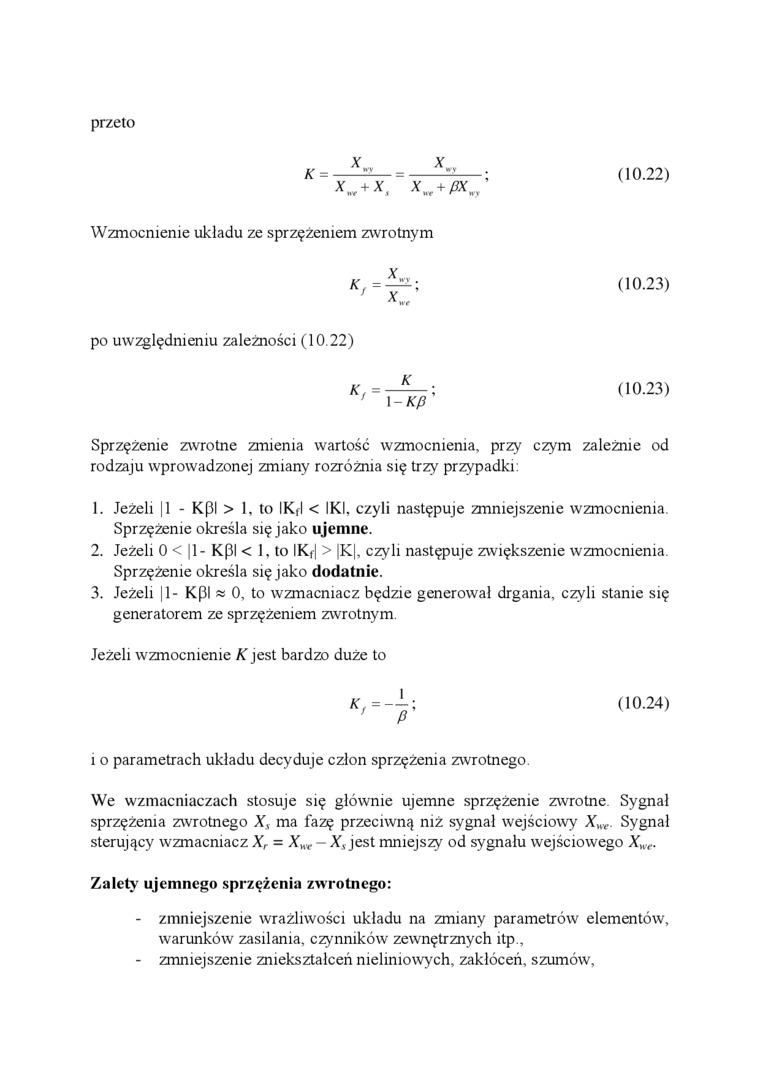

przeto

(10.22)

Wzmocnienie układu ze sprzężeniem zwrotnym

(10.23)

po uwzględnieniu zależności (10.22)

(10.23)

Sprzężenie zwrotne zmienia wartość wzmocnienia, przy czym zależnie od rodzaju wprowadzonej zmiany rozróżnia się trzy przypadki:

1.    Jeżeli |1 - Kpi > 1. to IKfl < IKI, czyli następuje zmniejszenie wzmocnienia Sprzężenie określa się jako ujemne.

2.    Jeżeli 0 < 11 - Kpi < 1, to IKf| > |K|, czyli następuje zwiększenie wzmocnienia Sprzężenie określa się jako dodatnie.

3.    Jeżeli |1- Kpi « 0, to wzmacniacz będzie generował drgania, czyli stanie się generatorem ze sprzężeniem zwrotnym.

Jeżeli wzmocnienie K jest bardzo duże to

K

/

P*

(10.24)

i o parametrach układu decyduje człon sprzężenia zwrotnego.

We wzmacniaczach stosuje się głównie ujemne sprzężenie zwrotne. Sygnał sprzężenia zwrotnego X_s ma fazę przeciwną niż sygnał wejściowy X_we. Sygnał sterujący wzmacniacz X_r = X_wr - X_s jest mniejszy od sygnału wejściowego X_we.

Zalety ujemnego sprzężenia zwrotnego:

-    zmniejszenie wrażliwości układu na zmiany parametrów elementów, warunków zasilania, czynników zewnętrznych itp.,

-    zmniejszenie zniekształceń nieliniowych, zakłóceń, szumów,
