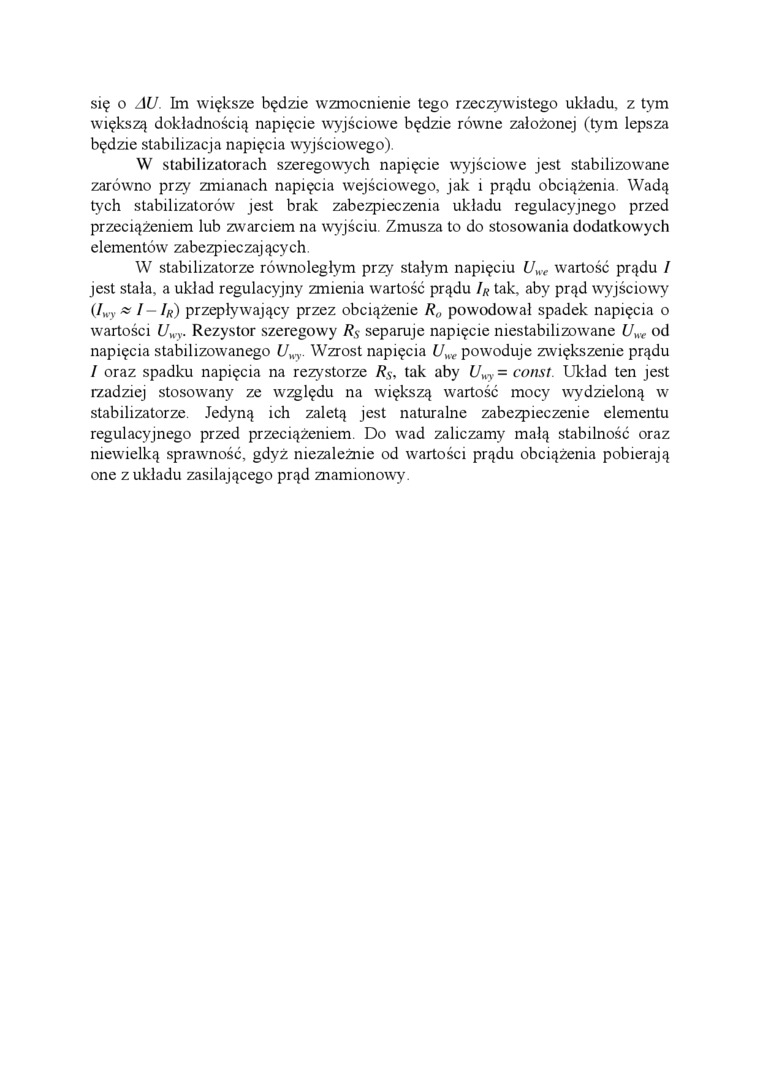

się o AU. Im większe będzie wzmocnienie tego rzeczywistego układu, z tym większą dokładnością napięcie wyjściowe będzie równe założonej (tym lepsza będzie stabilizacja napięcia wyjściowego).

W stabilizatorach szeregowych napięcie wyjściowe jest stabilizowane zarówno przy zmianach napięcia wejściowego, jak i prądu obciążenia Wadą tych stabilizatorów jest brak zabezpieczenia układu regulacyjnego przed przeciążeniem lub zwarciem na wyjściu. Zmusza to do stosowania dodatkowych elementów zabezpieczających.

W stabilizatorze równoległym przy stałym napięciu U_we wartość prądu / jest stała, a układ regulacyjny zmienia wartość prądu I_K tak, aby prąd wyjściowy (/_MV ~ / - Ir) przepływający przez obciążenie R„ powodował spadek napięcia o wartości U_wy. Rezystor szeregowy R_s separuje napięcie niestabilizowane U_we od napięcia stabilizowanego U_Hy. Wzrost napięcia U_Hr powoduje zwiększenie prądu / oraz spadku napięcia na rezystorze Rs, tak aby {/_M>. = const. Układ ten jest rzadziej stosowany ze względu na większą wartość mocy wydzieloną w stabilizatorze. Jedyną ich zaletą jest naturalne zabezpieczenie elementu regulacyjnego przed przeciążeniem. Do wad zaliczamy małą stabilność oraz niewielką sprawność, gdyż niezależnie od wartości prądu obciążenia pobierają one z układu zasilającego prąd znamionowy.
