W miejscu umieszczenia emitera E napięcie względem elektrody B/ jest określoną częścią napięcia międzybazowego i wynosi T]Ubb Współczynnik // nazywa się współczynnikiem podziału napięcia Jego wartość wynosi zazwyczaj od 0,5 do 0,8.

Gdy napięcie emitera U_E jest mniejsze niż (rjU_Hn + Ud), złącze p-rt między emiterem a bryłką polaryzowane jest w kierunku zaporowym.

Ud oznacza potencjał dyfuzyjny złącza. W przypadku złącza krzemowego jest on rzędu 0,7 V. Gdy napięcie jest większe niż (ijUbb + Ud), złącze polaryzowane jest w kierunku przewodzenia. Gdy złącze jest spolaryzowane zaporowo, prąd emitera I_E jest pomijalnie mały. Natomiast gdy złącze zostanie spolaryzowane w kierunku przewodzenia, prąd emitera osiąga duże wartości Prąd emitera powoduje wprowadzenie do obszaru n bazy nośników dziurowych. Dziury te zmniejszają rezystancję materiału typu n, co umożliwia przepływ dużego prądu w obwodzie międzybazowym. Jednoczesne występowanie dziur i elektronów w obszarze bazy między emiterem a bazą B_t gwałtownie zmniejsza spadek napięcia na tej części obszaru bazy. W związku z tym, prąd emitera gwałtownie rośnie, a charakterystyka U_E (h) wykazuje zakres oporności ujemnej. Przebieg charakterystyki U_E (I_E) dla przypadku idealnego przedstawiono na rysunku 8.3a. Punkt, w którym dioda włącza się lub zapala, jest nazywany punktem szczytowym i określony przez wartości l_P oraz U_P. Przy większych wartościach prądu emitera, spadek napięcia między emiterem a bazą B/, początkowo rośnie ze wzrostem I_E, a następnie ustala się osiągając wartość nasycenia, oznaczoną symbolem Uts lub U_Ebis- Najniższy punkt charakterystyki, o współrzędnych I_v i Uv, nazywamy punktem doliny.

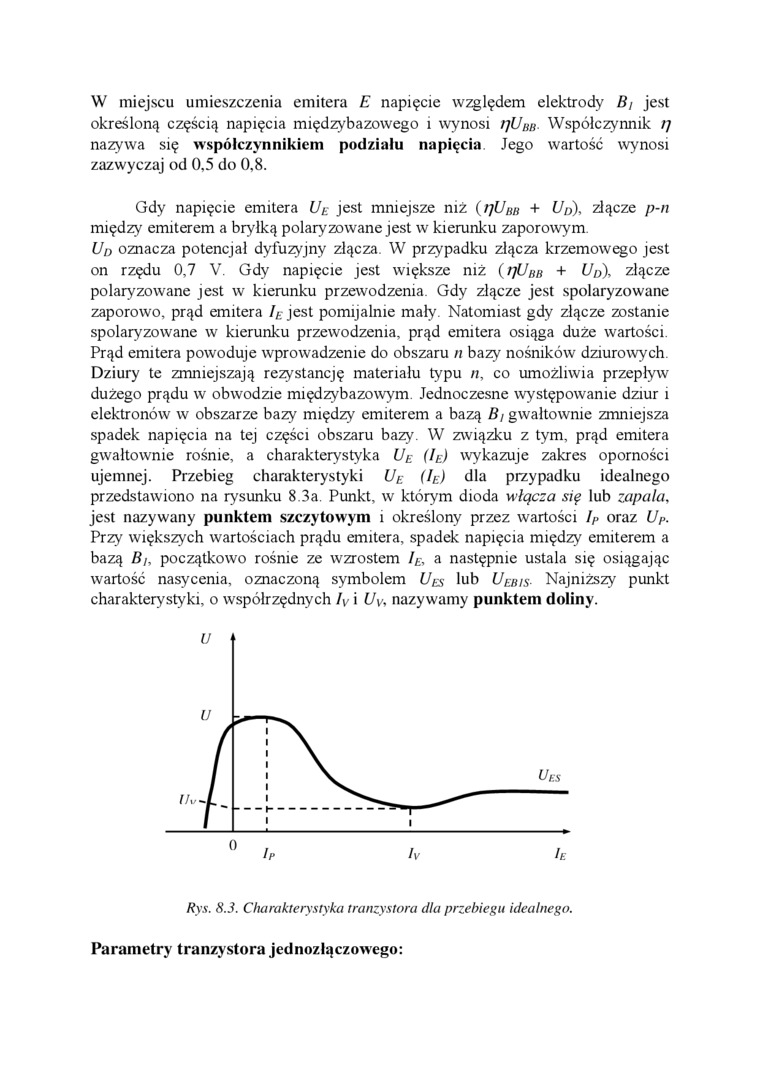

Rys. 8.3. Charaktery styka tranzystora dla przebiegu idealnego.

Parametry tranzystora jednozłączowego:
