W Polsce znormalizowana jest tylko próba Charpy’ego, gdyż jest ona próbą popularniejszą

Próbki

Do próby udamośd używa się próbki w kształcie prostopadłościanów o wymiarach 10 x 10 x 55 mm z wykonanym karbem w miejscu, w którym przewidziany jest przełom.

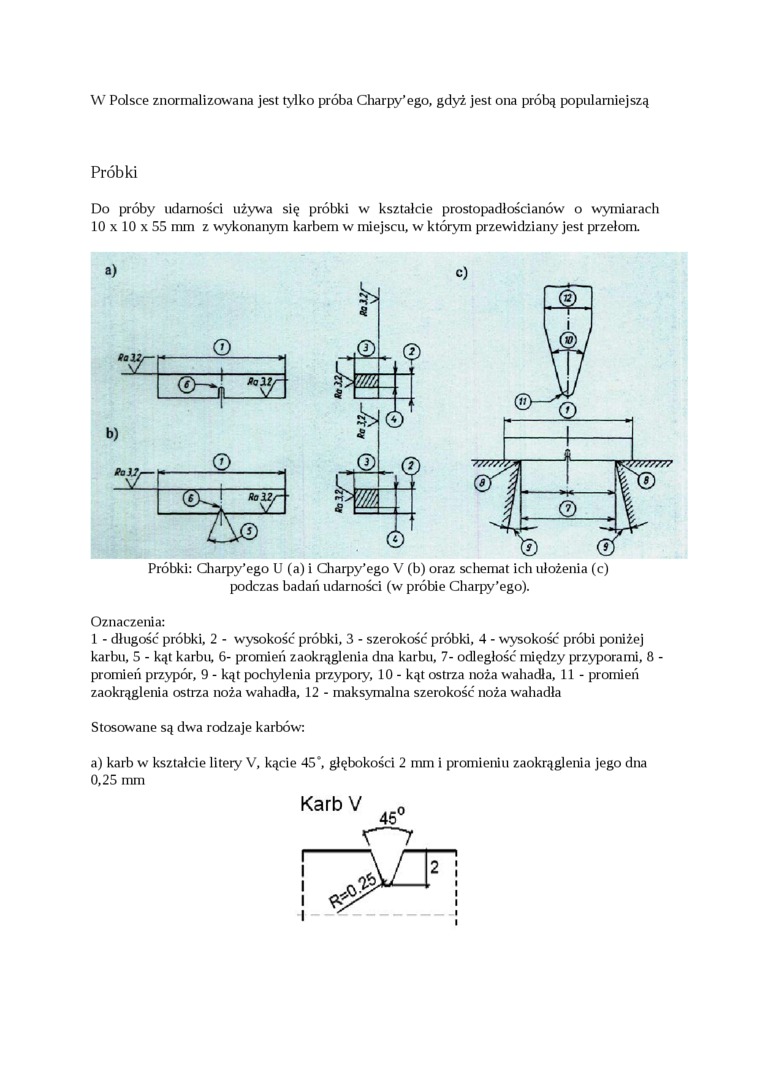

Próbki: Charpy’ego U (a) i Charpy’ego V (b) oraz schemat ich ułożenia (c) podczas badań udamośd (w próbie Charpy’ego).

Oznaczenia:

1 - długość próbki, 2 - wysokość próbki, 3 - szerokość próbki, 4 - wysokość próbi poniżej karbu, 5 - kąt karbu, 6- promień zaokrąglenia dna karbu, 7- odległość między przyporami, 8 -promień przypór, 9 - kąt pochylenia przypory, 10 - kąt ostrza noża wahadła, 11 - promień zaokrąglenia ostrza noża wahadła, 12 - maksymalna szerokość noża wahadła

Stosowane są dwa rodzaje karbów:

a) karb w kształcie litery V, kącie 45*, głębokości 2 mm i promieniu zaokrąglenia jego dna 0,25 mm
