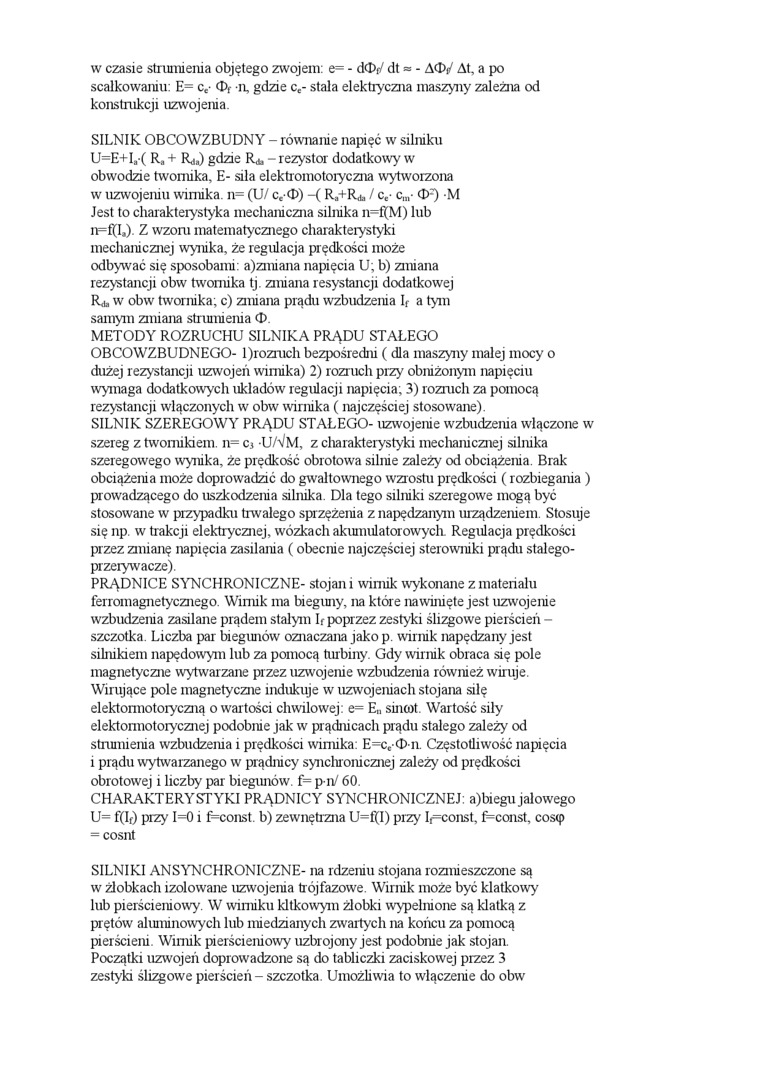

w czasie strumienia objętego zwojem: e= - dtfy dt«- A(IV At, a po scalkowaniu: E= c_e- <D_r n, gdzie c_e- stała elektryczna maszyny zależna od konstrukcji uzwojenia.

SILNIK OBCOWZBUDNY - równanie napięć w silniku U=E+I_a ( R_a + Ri.) gdzie R* - rezystor dodatkowy w obwodzie twomika, E- siła elektromotoryczna wytworzona w uzwojeniu wirnika. n= (U/ c_e O) -( Ra+R* / c_e- c_m- O⁷) M Jest to charakterystyka mechaniczna silnika n=f(M) lub n=f(Ia). Z wzom matematycznego charakterystyki mechanicznej wynika, że regulacja prędkości może odbywać się sposobami: ajzmiana napięcia U; b) zmiana rezystancji obw twomika tj. zmiana resystancji dodatkowej R^ w obw twomika; c) zmiana prądu wzbudzenia I_f a tym samym zmiana strumienia O.

METODY ROZRUCHU SILNIKA PRĄDU STAŁEGO OBCOWZBUDNEGO- ljrozruch bezpośredni ( dla maszyny malej mocy o dużej rezystancji uzwojeń wirnika) 2) rozruch przy obniżonym napięciu wymaga dodatkowych układów' regulacji napięcia. 3) rozruch za pomocą rezystancji włączonych w obw wirnika ( najczęściej stosowane).

SILNIK SZEREGOWY PRĄDU STAŁEGO- uzwojenie wzbudzenia włączone w szereg z twomikiem. n= cj U/VM, z charakterystyki mechanicznej silnika szeregowego wynika, że prędkość obrotowa silnie zależy od obciążenia. Brak obciążenia może doprowadzić do gwałtownego wzrostu prędkości (rozbiegania ) prowadzącego do uszkodzenia silnika. Dla tego silniki szeregowe mogą być stosowane w przypadku trwałego sprzężenia z napędzanym urządzeniem. Stosuje się np. w trakcji elektrycznej, wózkach akumulatorowych Regulacja prędkości przez zmianę napięcia zasilania (obecnie najczęściej sterowniki prądu stalego-przerywacze).

PRĄDNICE SYNCHRONICZNE- stojan i wirnik wykonane z materiału ferromagnetycznego. Wirnik ma bieguny, na które nawinięte jest uzwojenie wzbudzenia zasilane prądem stałym Ir poprzez zestyki ślizgowce pierścień -szczotka. Liczba par biegunów oznaczana jako p. wirnik napędzany jest silnikiem napędowym lub za pomocą turbiny. Gdy wirnik obraca się pole magnetyczne wytwarzane przez uzwojenie wzbudzenia również wiruje.

Wirujące pole magnetyczne indukuje w uzwojeniach stojana silę elektonnotoryczną o wartości chwilowej: e= E„ sinot. Wartość siły elektormotorycznej podobnie jak w prądnicach prądu stałego zależy od strumienia wzbudzenia i prędkości wirnika: E=c_e O n. Częstotliwość napięcia i prądu wytwarzanego w prądnicy synchronicznej zależy od prędkości obrotowej i liczby par biegunów. f= p-iV 60.

CHARAKTERYSTYKI PRĄDNICY SYNCHRONICZNEJ: a)biegu jałowego U= f(I_f) przy 1=0 i f=const. b) zewnętrzna U=f(I) przy I,=const, f=const, cos<p = cosnt

SILNIKI ANSYNCHRONICZNE- na rdzeniu stojana rozmieszczone są w żłobkach izolowane uzwojenia trójfazowe. Wirnik może być klatkowy' lub pierścieniowy. W wirniku kltkowym żłobki wypełnione są klatką z prętów aluminowych lub miedzianych zwartych na końcu za pomocą pierścieni. Wirnik pierścieniowy uzbrojony jest podobnie jak stojan.

Początki uzwojeń doprowadzone są do tabliczki zaciskowej przez 3 zestyki ślizgowe pierścień - szczotka. Umożliwia to włączenie do obw
