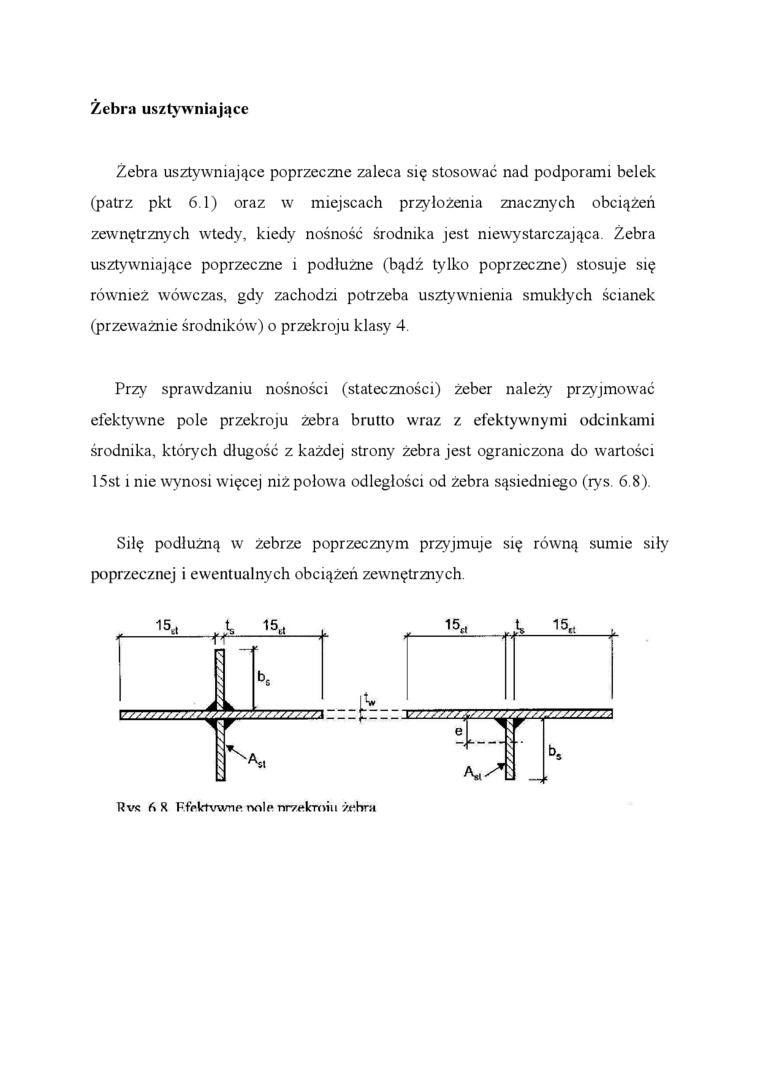

Żebra usztywniające
Żebra usztywniające poprzeczne zaleca się stosować nad podporami belek (patrz pkt 6.1) oraz w miejscach przyłożenia znacznych obciążeń zewnętrznych wtedy, kiedy nośność środnika jest niewystarczająca. Żebra usztywniające poprzeczne i podłużne (bądź tylko poprzeczne) stosuje się również wówczas, gdy zachodzi potrzeba usztywnienia smukłych ścianek (przeważnie środników) o przekroju klasy 4.
Przy sprawdzaniu nośności (stateczności) żeber należy przyjmować efektywne pole przekroju żebra brutto wraz z efektywnymi odcinkami środnika, których długość z każdej strony żebra jest ograniczona do wartości 15st i me wynosi więcej niż połowa odległości od żebra sąsiedniego (rys. 6.8)
Siłę podłużną w żebrze poprzecznym przyjmuje się równą sumie siły poprzecznej i ewentualnych obciążeń zewnętrznych.
15d „ Js |
15., |
!. 15... | ||||
i |
i |
*>s | ||||
r i ^ ^ |
5, |
Rvs 8 Ffifiktvwnp nol<* ra-TPIcroiu żebra
