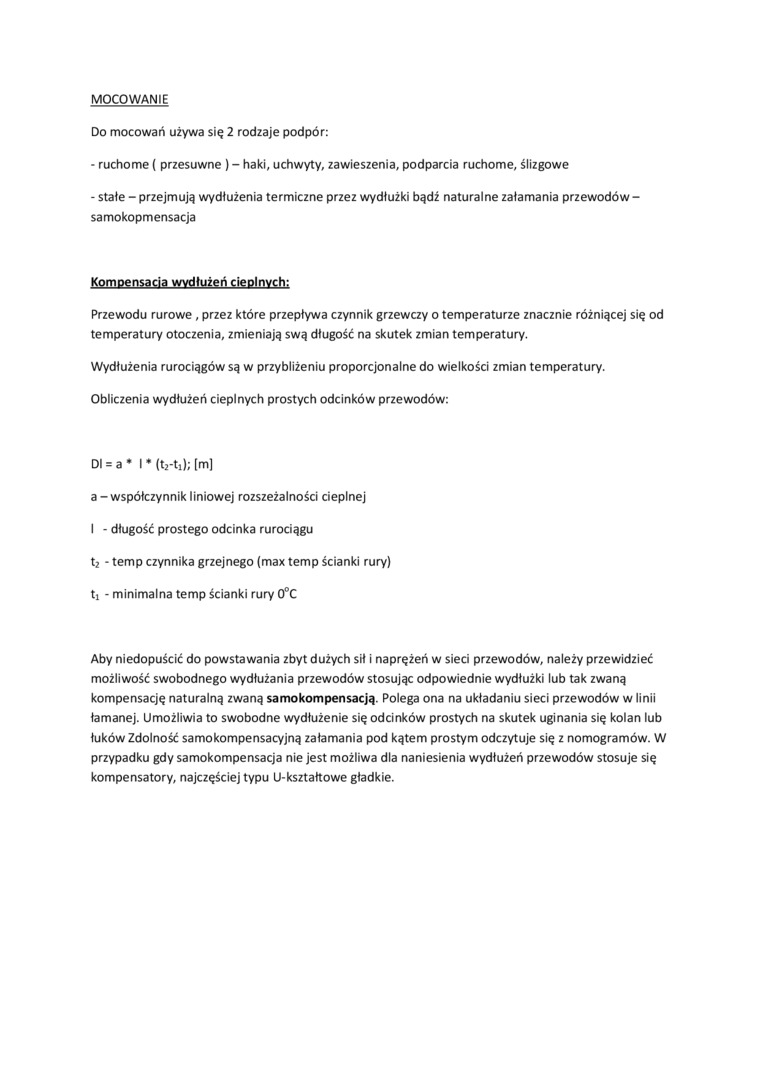

MOCOWANIE

Do mocowań używa się 2 rodzaje podpór:

-    ruchome ( przesuwne ) - haki, uchwyty, zawieszenia, podparcia ruchome, ślizgowe

-    stałe - przejmuję wydłużenia termiczne przez wydłużki bądź naturalne załamania przewodów -samokopmensacja

Kompensacja yyydłużęń ęjępjnyęh;

Przewodu rurowe , przez które przepływa czynnik grzewczy o temperaturze znacznie różniącej się od temperatury otoczenia, zmieniają swą długość na skutek zmian temperatury.

Wydłużenia rurociągów są w przybliżeniu proporcjonalne do wielkości zmian temperatury.

Obliczenia wydłużeń cieplnych prostych odcinków przewodów:

Dl = a • I * (t₂-ti); (m)

a - współczynnik liniowej rozszeżalności cieplnej I - długość prostego odcinka rurociągu t₂ - temp czynnika grzejnego (max temp ścianki rury) ti - minimalna temp ścianki rury 0°C

Aby niedopuścić do powstawania zbyt dużych sił i naprężeń w sieci przewodów, należy przewidzieć możliwość swobodnego wydłużania przewodów stosując odpowiednie wydłużki lub tak zwaną kompensację naturalną zwaną samokompensacją. Polega ona na układaniu sieci przewodów w linii łamanej. Umożliwia to swobodne wydłużenie się odcinków prostych na skutek uginania się kolan lub łuków Zdolność samokompensacyjną załamania pod kątem prostym odczytuje się z nomogramów. W przypadku gdy samokompensacja nie jest możliwa dla naniesienia wydłużeń przewodów stosuje się kompensatory, najczęściej typu U-kształtowe gładkie.
