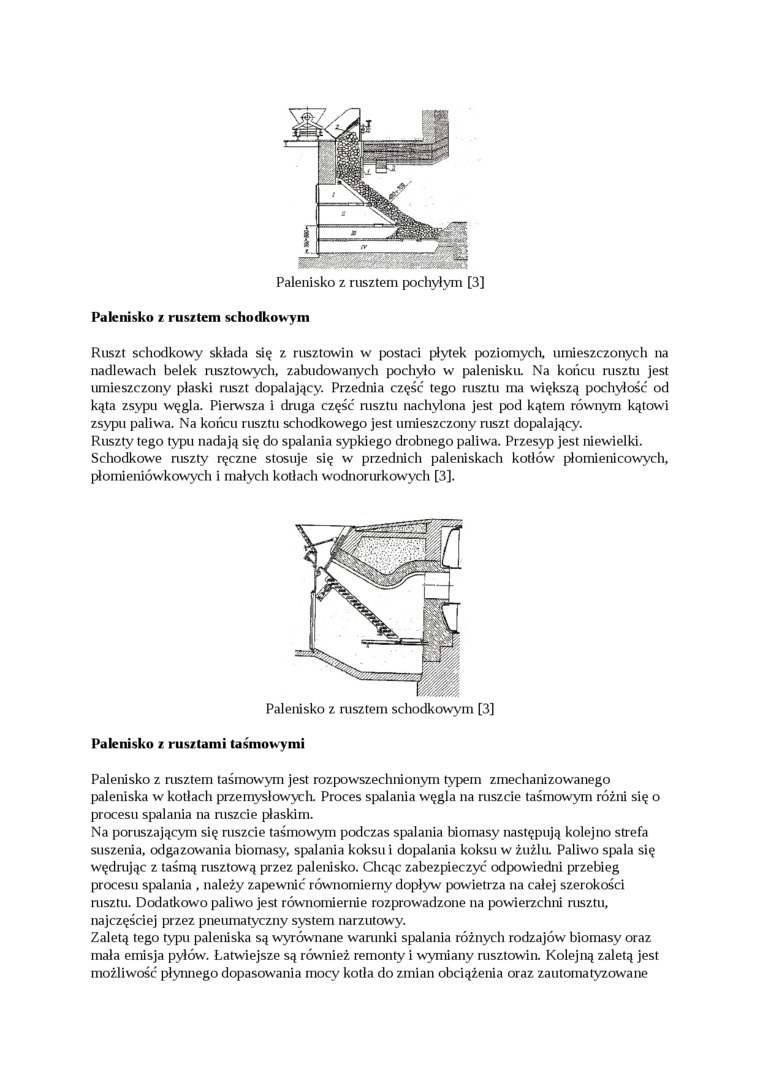

Palenisko z rusztem pochyłym [3]

Palenisko z rusztem schodkowym

Ruszt schodkowy składa się z rusztowin w postaci płytek poziomych, umieszczonych na nadlewach belek rusztowych, zabudowanych pochyło w palenisku. Na końcu rusztu jest umieszczony płaski ruszt dopalający. Przednia część tego rusztu ma większą pochyłość od kąta zsypu węgla. Pierwsza i druga część rusztu nachylona jest pod kątem równym kątowi zsypu paliwa. Na końcu rusztu schodkowego jest umieszczony ruszt dopalający.

Ruszty tego typu nadają się do spalania sypkiego drobnego paliwa. Przesyp jest niewielki. Schodkowe ruszty ręczne stosuje się w przednich paleniskach kotłów płomienicowych, płomieniówkowych i małych kotłach wodnorurkowych [3].

Palenisko z rusztem schodkowym [3]

Palenisko z rusztami taśmowymi

Palenisko z rusztem taśmowym jest rozpowszechnionym typem zmechanizowanego paleniska w kotłach przemysłowych. Proces spalania węgla na ruszcie taśmowym różni się o procesu spalania na ruszcie płaskim.

Na poruszającym się ruszcie taśmowym podczas spalania biomasy następują kolejno strefa suszenia, odgazowania biomasy, spalania koksu i dopalania koksu w żużlu. Paliwo spala się wędrując z taśmą rusztową przez palenisko. Chcąc zabezpieczyć odpowiedni przebieg procesu spalania , należy zapewnić równomierny dopływ powietrza na całej szerokości rusztu. Dodatkowo paliwo jest równomiernie rozprowadzone na powierzchni rusztu, najczęściej przez pneumatyczny system narzutowy.

Zaletą tego typu paleniska są wyrównane warunki spalania różnych rodzajów biomasy oraz mała emisja pyłów. Łatwiejsze są również remonty i wymiany rusztowin. Kolejną zaletą jest możliwość płynnego dopasowania mocy kotła do zmian obciążenia oraz zautomatyzowane
