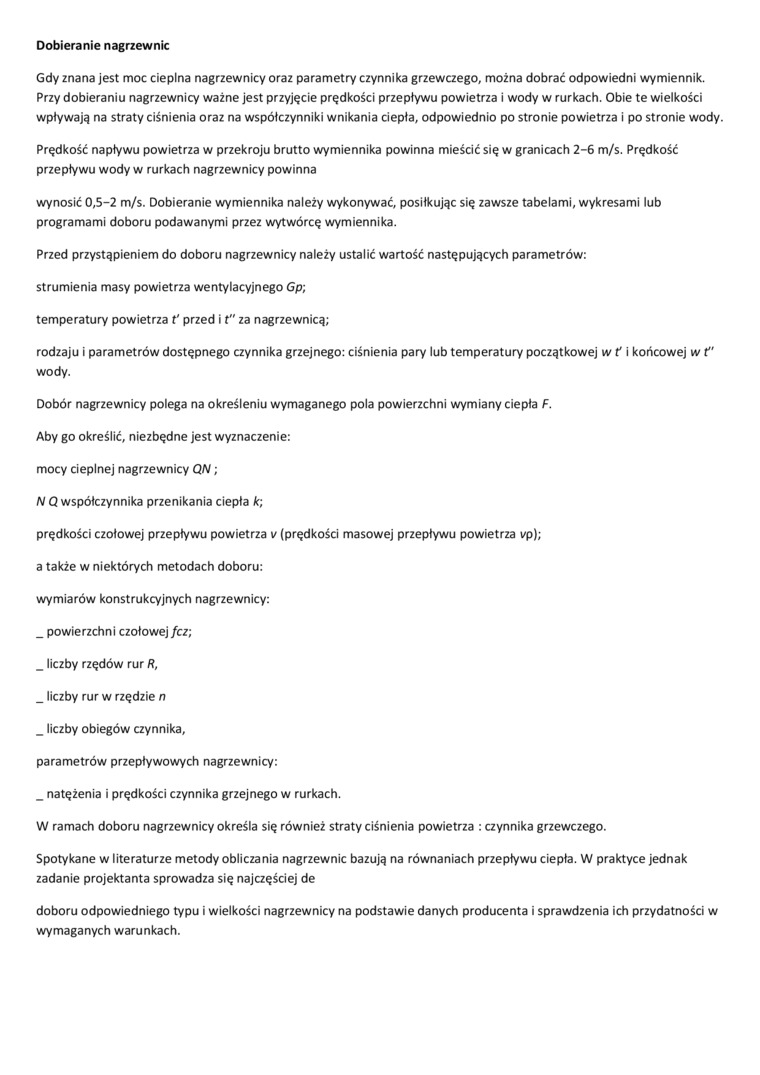

Dobieranie nagrzewnic

Gdy znana jest moc cieplna nagrzewnicy oraz parametry czynnika grzewczego, można dobrać odpowiedni wymiennik. Przy dobieraniu nagrzewnicy ważne jest przyjęcie prędkości przepływu powietrza i wody w rurkach. Obie te wielkości wpływają na straty ciśnienia oraz na współczynniki wnikania ciepła, odpowiednio po stronie powietrza i po stronie wody.

Prędkość napływu powietrza w przekroju brutto wymiennika powinna mieścić się w granicach 2-6 m/s. Prędkość przepływu wody w rurkach nagrzewnicy powinna

wynosić 0,5-2 m/s. Dobieranie wymiennika należy wykonywać, posiłkując się zawsze tabelami, wykresami lub programami doboru podawanymi przez wytwórcę wymiennika.

Przed przystąpieniem do doboru nagrzewnicy należy ustalić wartość następujących parametrów: strumienia masy powietrza wentylacyjnego Gp; temperatury powietrza f' przed i t" za nagrzewnicą;

rodzaju i parametrów dostępnego czynnika grzejnego: ciśnienia pary lub temperatury początkowej w t i końcowej w t" wody.

Dobór nagrzewnicy polega na określeniu wymaganego pola powierzchni wymiany ciepła F.

Aby go określić, niezbędne jest wyznaczenie: mocy cieplnej nagrzewnicy QN;

N Q współczynnika przenikania ciepła k;

prędkości czołowej przepływu powietrza v (prędkości masowej przepływu powietrza vp); a także w niektórych metodach doboru: wymiarów konstrukcyjnych nagrzewnicy:

_ powierzchni czołowej fez;

_ liczby rzędów rur /?,

_ liczby rur w rzędzie n _ liczby obiegów czynnika, parametrów przepływowych nagrzewnicy:

_ natężenia i prędkości czynnika grzejnego w rurkach.

W ramach doboru nagrzewnicy określa się również straty ciśnienia powietrza : czynnika grzewczego.

Spotykane w literaturze metody obliczania nagrzewnic bazują na równaniach przepływu ciepła. W praktyce jednak zadanie projektanta sprowadza się najczęściej de

doboru odpowiedniego typu i wielkości nagrzewnicy na podstawie danych producenta i sprawdzenia ich przydatności w wymaganych warunkach.
