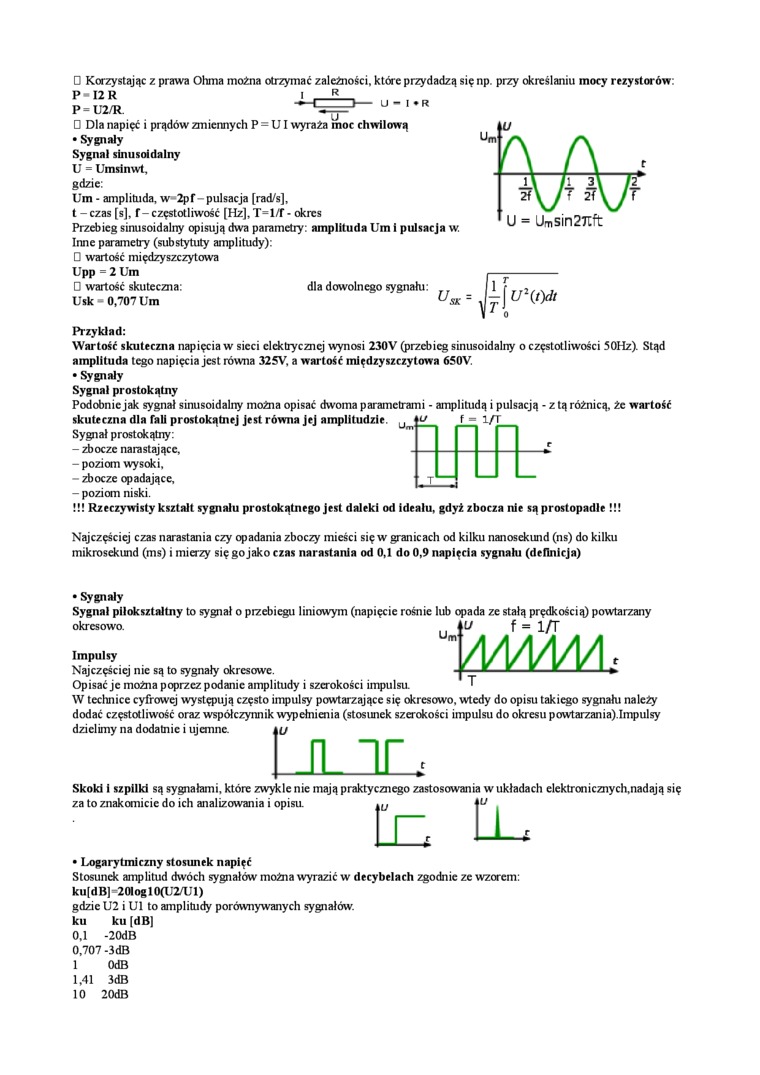

□ Korzystając z prawa Ohma można otrzymać zależności, które przydadzą się np. przy określaniu mocy rezystorów: P 12 R    l , R

P = U2/R


—-I    >- U - I *R

.J


U = Umsin27lft


□    Dla napięć i prądów zmiennych P = UI wyraża moc chwilową • Sygnały

Sygnał sinusoidalny U = Umsinwt, gdzie:

Um - amplituda, w 2pf pulsacja [rad/s], t - czas [s], T - częstotliwość [Hz], T= 1/r - okres

Przebieg sinusoidalny opisują dwa parametry: amplituda Um i pulsacja w. Inne parametry (substytuty amplitudy):

□    wartość międzyszczytowa Upp = 2 Um

□    wartość skuteczna:    dla dowolnego sygnału:

Usk 0,707 Um

Przykład:

Wartość skuteczna napięcia w sieci elektrycznej wynosi 230V (przebieg sinusoidalny o częstotliwości 50Hz). Stąd amplituda tego napięcia jest równa 325V, a wartość międzyszczytowa 650V.

• Sygnały

Sygnał prostokątny

u

f =

W

_r

:

_


Podobnie jak sygnał sinusoidalny można opisać dwoma parametrami - amplitudą i pulsacją - z tą różnicą, że wartość skuteczna dla Tali prostokątnej Jest równa jej amplitudzie.

Sygnał prostokątny:

-    zbocze narastające,

-    poziom wysoki,

-    zbocze opadające,

-    poziom niski.

!!! Rzeczywisty kształt sygnału prostokątnego jest daleki od ideału, gdyż zbocza nie są prostopadle !!!

Najczęściej czas narastania czy opadania zboczy mieści się w granicach od kilku nanosekund (ns) do kilku mikrosekund (ms) i mierzy się go jako czas narastania od 0,1 do 0,9 napięcia sygnału (definicja)

• Sygnały

f = l/r


Sygnał piłokształtny to sygnał o przebiegu liniowym (napięcie rośnie lub opada ze stałą prędkością) powtarzany okresowo.

MMM,


Um

Impulsy

Najczęściej nie są to sygnały okresowe.

Opisać je można poprzez podanie amplitudy i szerokości impulsu.

W technice cyfrowej występują często impulsy powtarzające się okresowo, wtedy do opisu takiego sygnału należy dodać częstotliwość oraz współczynnik wypełnienia (stosunek szerokości impulsu do okresu powtarzania).Impulsy dzielimy na dodatnie i ujemne.    ku

I n ~ir.

Skoki i szpilki są sygnałami, które zwykle nie mają praktycznego zastosowania w układach elektronicznych.nadają się

za to znakomicie do ich analizowania i opisu.


u

C


_L,

• Logarytmiczny stosunek napięć

Stosunek amplitud dwóch sygnałów można wyrazić w decybelach zgodnie ze wzorem: ku[dB] 20logl0(U2/U1)

gdzie U2 i Ul to amplitudy porównywanych sygnałów, ku    ku [dB]

0,1    -20dB

0,707 -3dB 1    OdB

1.41 3dB 10    2OdB
