kotły typu WR:

Kotły typu WR to kotły Wodne Rusztowe. Kotły te opalane są miałem węgla kamiennego i są przeznaczone do wytwarzania gorącej wody dla celów grzewczych. Kocioł WR jest dwuciągowym kotłem. Spaliny płynące z komory paleniskowej zmieniają pod stropem kierunek i płyną ku dołowi; w tylnej ścianie znajduje się stalowy czopuch. W komorze paleniskowej paliwo zalega na ruszcie w postaci warstwy, a proces spalania zachodzi na całej długości rusztu.

Od miejsca zsypu węgla na ruszt w kierunku posuwu rusztu następują kolejno procesy:

>    nagrzewanie i suszenie

>    odgazowanie

>    zapłon

>    spalanie i wypalanie się koksu

Procesy te zależą od rodzaju paliwa, a zwłaszcza od zawartości części lotnych w węglu, co decyduje o podziale powietrza do poszczególnych stref. Wadą kotła z paleniskiem rusztowym jest trudność utrzymania optymalnego współczynnika nadmiaru powietrza w obszarze małych obciążeń.

Podstawowym sortymentem węgla do tych kotłów jest miał wg PN-82/G-97001 (sortymenty miał I i miał II o uziarnieniu poniżej 10 mm).

Powierzchnia ogrzewalna podzielona jest funkcjonalnie na dwie części:

>    konwekcyjną w drugim kanale spalinowym i w kolanie poza komory paleniskową

>    część w której ciepło jest przekazywane przez promieniowanie to jest komora paleniskowa, którą stanowią ekrany w kształcie meandra oraz grodzie, które osłania ceramiczne obmurze

Ruszt zastosowany w tym kotle to RTWC 2560. Jest to ruszt taśmowy z pokładem ciężkim przeznaczony do spalania miału węgla kamiennego systemem warstwowym. Paliwo podawane jest na pokład grawitacyjnie poprzez kosz węglowy z warstwownicą. Grubość warstwy paliwa jest ustalana przez położenie warstwownicy. Skrzynia rusztu podzielona jest na szczelne strefy, do których powietrze podawane jest przez jeden wentylator nadmuchowy, natomiast wylot powietrza jest regulowany indywidualnie dla każdej ze stref. Oba wały łożyskowane są na grafitowych łożyskach ślizgowych.

1.	Kou«w*gt>«»		PoMadiuutu
2.	JtltWi zwrotna podporowi	«.	iohi środków*
3.	Wał pr/aóru	r.	Nap*S Bnr 2000
4.	Waltthf	e.	Uruchomiani* zasuw popiołowych

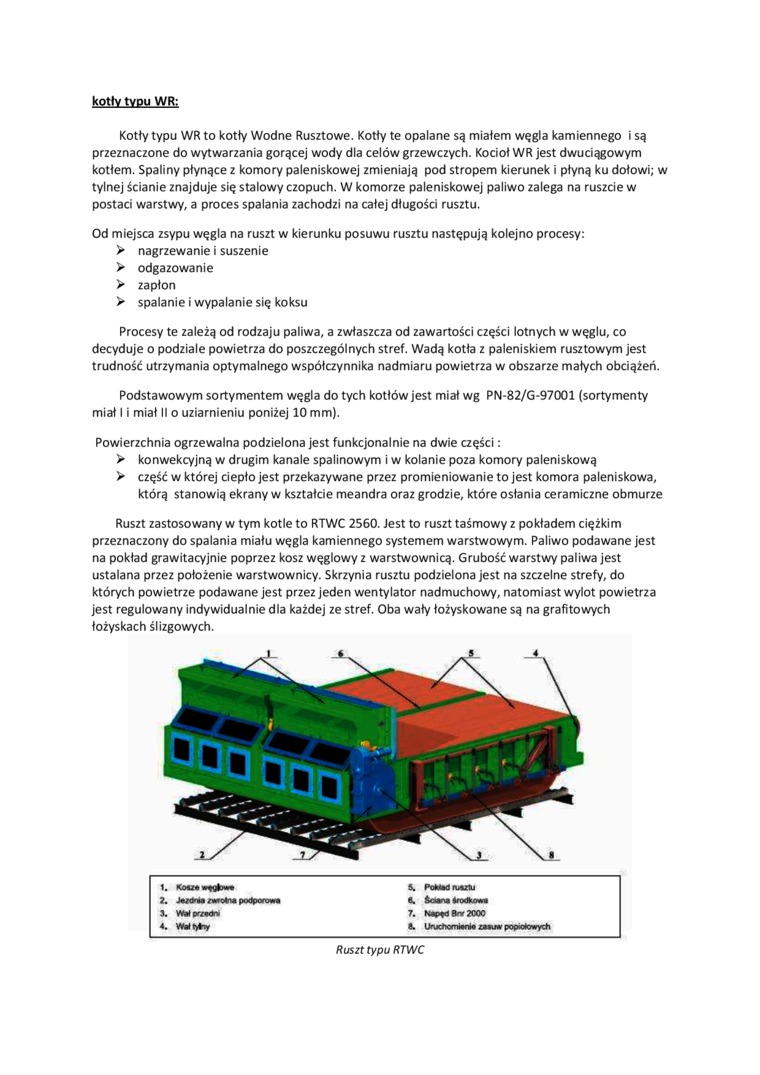

Ruszt typu RTWC
