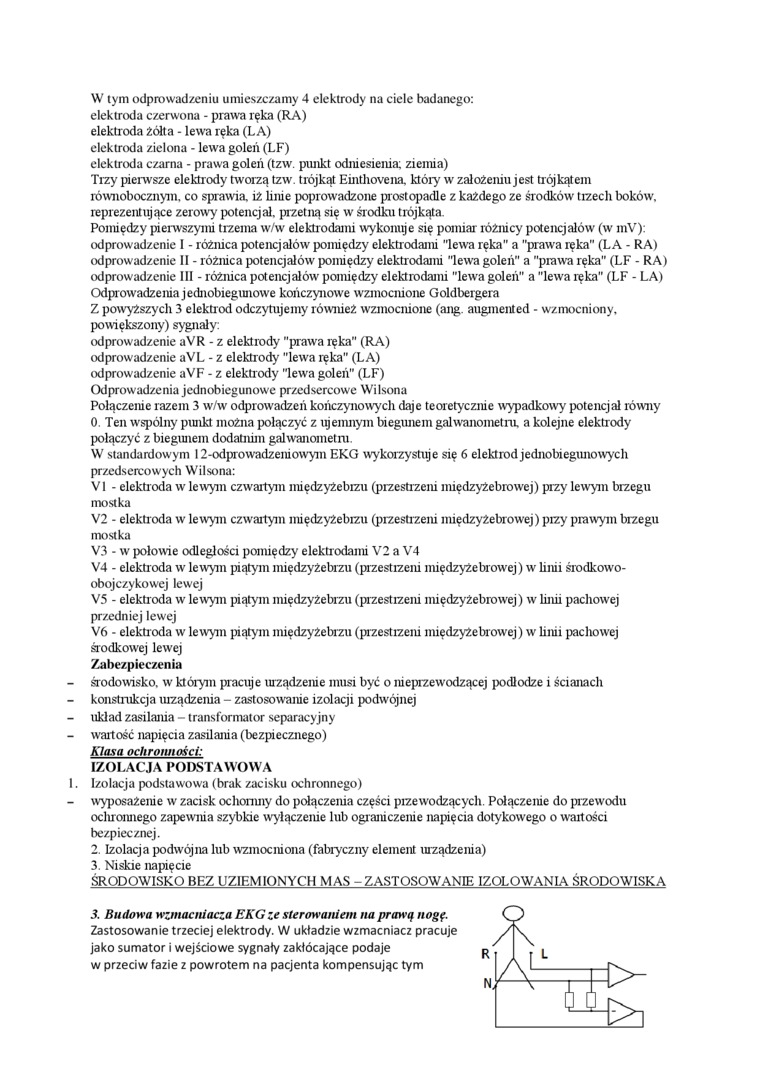

W tym odprowadzeniu umieszczamy 4 elektrody na ciele badanego: elektroda czerwona - prawa ręka (RA) elektroda żółta - lewa ręka (LA) elektroda zielona - lewa goleń (LF)

elektroda czarna - prawa goleń (tzw. piuikt odniesiema; ziemia)

Trzy pierwsze elektrody tworzą tzw. trójkąt Einthovena. który w założeniu jest trójkątem równobocznym, co sprawia, iż linie poprowadzone prostopadle z każdego ze środków' trzech boków, reprezentujące zerowy potencjał, przetną się w środku trójkąta.

Pomiędzy pierwszymi trzema w/w elektrodami wykonuje się pomiar różnicy potencjałów (w mV): odprowadzenie I - różnica potencjałów’ pomiędzy elektrodami "lewa ręka" a "prawa nęka" (LA - RA) odprowadzenie II - różnica potencjałów ponuędzy elektrodami "lewa goleń" a "prawa ręka" (LF - RA) odprowadzenie III - różnica potencjałów' ponuędzy elektrodanu "lewa goleń" a "lewa ręka" (LF - LA) Odprowadzenia jednobiegiuiowe kończynowe wzmocnione Goldbergera Z powyższych 3 elektrod odczytujemy lówiueź wzmocnione (ang. augmented - wzmocniony, powiększony) sygnały:

odprowadzenie aVR - z elektrody "prawa ręka" (RA) odprowadzenie aVL - z elektrod)' "lewa ręka" (LA) odprowadzenie aVF - z elektrody "lew'a goleń" (LF)

Odprowadzenia jednobiegunowe przedscrcowe Wilsona

Połączenie razem 3 w/wr odprowadzeń kończynowych daje teoretycznie wypadkowy potencjał równy 0. Ten wspólny punkt można połączyć z ujemnym biegunem galwmiometiu a kolejne elektrody połączyć z biegiuiem dodatnim galwanometm.

W standardowym 12-odprowadzeniowym EKG wykorzystuje się 6 elektrod jednobiegimowych przedsercowych Wilsona:

VI - elektroda w lewym czw artym międzyżebizu (przestrzeni międzyżebrowej) przy lewym brzegu mostka

V2 - elektroda w lewym czwartym międzyżebizu (przestrzeni nuędzyżebrowej) pizy prawym bizegu mostka

V3 - w połowie odległości pomiędzy elektrodami V2 a V4

V4 - elektroda w lewym piątym międzyżebizu (przestizeni nuędzyżebrowej) w linii środkowo-obojczykowej lewej

V5 - elektroda w lewym piątym międzyżebizu (przestizeni nuędzyżebrowej) w linii pachowej przedniej lewej

V6 - elektroda w lewym piątym międzyżebizu (przestizeni międzyżebrowej) wr linii pachowej

środkowej lewej

Zabezpieczenia

środowisko, w którym pracuje urządzenie musi być o meprzewodzącej podłodze i ścianach konstrukcja urządzema - zastosowanie izolacji podwójnej układ zasilama - transformator separacyjny wartość napięcia zasilania (bezpiecznego)

Klasa ochroiuiości:

IZOLACJA PODSTAWOWA

Izolacja podstawowa (brak zacisku ochronnego)

wyposażenie w zacisk ochonuiy do połączeiua części pize wodzących. Połączenie do przewodu ocliroimego zapewnia szybkie wyłączeme lub ograniczenie napięcia dotykowego o wartości bezpiecznej.

2.    Izolacja podwójna lub w-zmocniona (fabryczny element urządzema)

3.    Niskie napięcie

ŚRODOWISKO BEZ UZIEMIONYCH MAS - ZASTOSOWANIE IZOLOWANIA ŚRODOWISKA


3. Budowa wzmacniacza EKG ze sterowaniem na prawą nogę.

Zastosowanie trzeciej elektrody. W układzie wzmacniacz pracuje jako sumator i wejściowe sygnały zakłócające podaje w przeciw fazie z powrotem na pacjenta kompensując tym
