109561

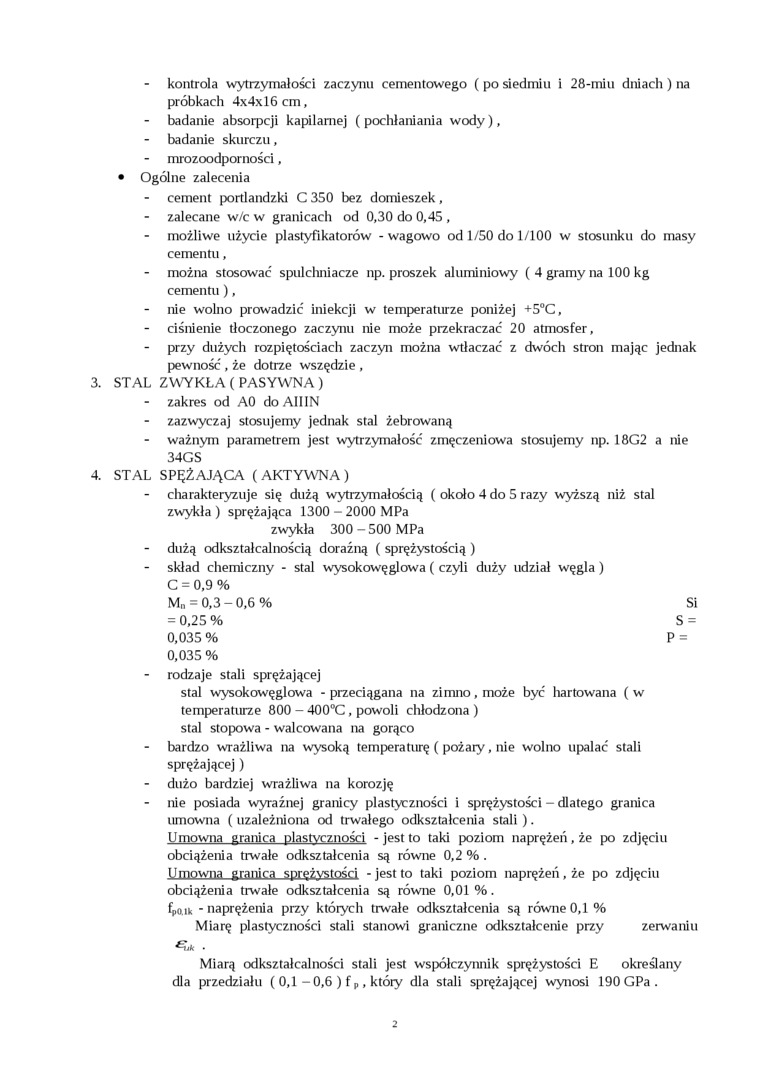

kontrola wytrzymałości zaczynu cementowego ( po siedmiu i 28-miu dniach ) na próbkach 4x4x16 cm,

- badanie absorpcji kapilarnej ( pochłaniania wody),

- badanie skurczu,

- mrozoodporności,

• Ogólne zalecenia

cement portlandzki C 350 bez domieszek, zalecane w/c w granicach od 0,30 do 0,45 ,

możliwe użycie plastyfikatorów - wagowo od 1/50 do 1/100 w stosunku do masy cementu,

- można stosować spulchniacze np. proszek aluminiowy ( 4 gramy na 100 kg cementu),

- nie wolno prowadzić iniekcji w temperaturze poniżej +5°C,

- ciśnienie tłoczonego zaczynu nie może przekraczać 20 atmosfer,

- przy dużych rozpiętościach zaczyn można wtłaczać z dwóch stron mając jednak pewność , że dotrze wszędzie ,

3. STAL ZWYKŁA ( PASYWNA )

- zakres od A0 doAIIIN

- zazwyczaj stosujemy jednak stal żebrowaną

- ważnym parametrem jest wytrzymałość zmęczeniowa stosujemy np. 18G2 a nie 34GS

4. STAL SPĘŻAJĄCA (AKTYWNA)

- charakteryzuje się dużą wytrzymałością ( około 4 do 5 razy wyższą niż stal zwykła ) sprężająca 1300 - 2000 MPa

zwykła 300 - 500 MPa

- dużą odkształcałnością doraźną ( sprężystością )

- skład chemiczny - stal wysokowęglowa ( czyli duży udział węgla )

C = 0,9 %

0,035 %

- rodzaje stali sprężającej

stal wysokowęglowa - przeciągana na zimno, może być hartowana (w temperaturze 800 - 400°C , powoli chłodzona ) stal stopowa - walcowana na gorąco

- bardzo wrażliwa na wysoką temperaturę ( pożary, nie wolno upalać stali sprężającej)

dużo bardziej wrażliwa na korozję

nie posiada wyraźnej granicy plastyczności i sprężystości - dlatego granica umowna (uzależniona od trwałego odkształcenia stali ).

Umowna granica plastyczności - jest to taki poziom naprężeń, że po zdjęciu obciążenia trwałe odkształcenia są równe 0,2 %.

Umowna granica sprężystości - jest to taki poziom naprężeń, że po zdjęciu

obciążenia trwałe odkształcenia są równe 0,01 %.

fpo.ik - naprężenia przy których trwałe odkształcenia są równe 0,1 %

Miarę plastyczności stali stanowi graniczne odkształcenie przy zerwaniu

Miarą odkształcałności stali jest współczynnik sprężystości E określany dla przedziału ( 0,1-0,6 ) f_p, który dla stali sprężającej wynosi 190 GPa.
