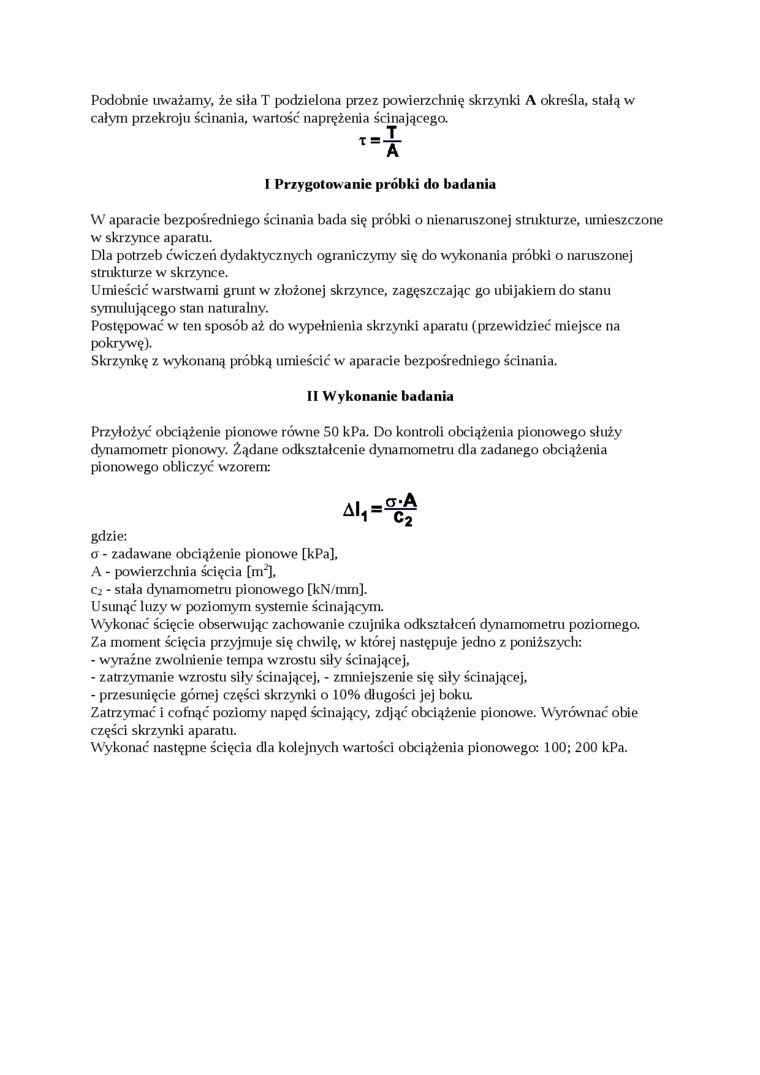

Podobnie uważamy, że siła T podzielona przez powierzchnię skrzynki A określa, stałą w całym przekroju ścinania, wartość naprężenia ścinającego.

^T=ł

I Przygotowanie próbki do badania

W aparacie bezpośredniego ścinania bada się próbki o nienaruszonej strukturze, umieszczone w skrzynce aparatu.

Dla potrzeb ćwiczeń dydaktycznych ograniczymy się do wykonania próbki o naruszonej strukturze w skrzynce.

Umieścić warstwami grunt w złożonej skrzynce, zagęszczając go ubijakiem do stanu symulującego stan naturalny.

Postępować w ten sposób aż do wypełnienia skrzynki aparatu (przewidzieć miejsce na pokrywę).

Skrzynkę z wykonaną próbką umieścić w aparacie bezpośredniego ścinania.

II Wykonanie badania

Przyłożyć obciążenie pionowe równe 50 kPa. Do kontroli obciążenia pionowego służy dynamometr pionowy. Żądane odkształcenie dynamometm dla zadanego obciążenia pionowego obliczyć wzorem:

_ ct-A 1“ C₂

Al

gdzie:

cr - zadawane obciążenie pionowe [kPa],

A - powierzchnia ścięcia [m²],

C2 - stała dynamometm pionowego [kN/mm].

Usunąć luzy w poziomym systemie ścinającym.

Wykonać ścięcie obserwując zachowanie czujnika odkształceń dynamometm poziomego. Za moment ścięcia przyjmuje się chwilę, w której następuje jedno z poniższych:

-    wyraźne zwolnienie tempa wzrostu siły ścinającej,

-    zatrzymanie wzrostu siły ścinającej, - zmniejszenie się siły ścinającej,

-    przesunięcie górnej części skrzynki o 10% długości jej boku.

Zatrzymać i cofnąć poziomy napęd ścinający, zdjąć obciążenie pionowe. Wyrównać obie części skrzynki aparatu.

Wykonać następne ścięcia dla kolejnych wartości obciążenia pionowego: 100; 200 kPa.
