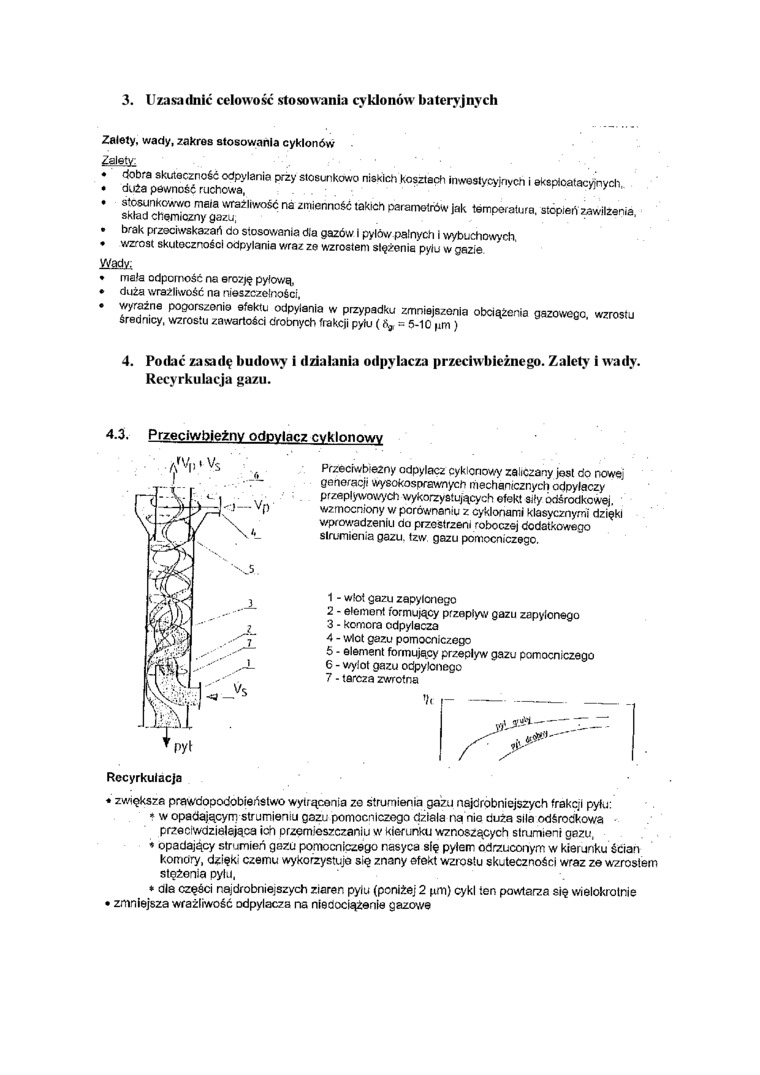

3. Uzasadnić celowość stosowania cyklonów bateryjnych

Zalety, wady, zakres stosowania cyklonów

palety.

•    dobra skuteczność odpylania przy stosunkowo niskich kosztach inwestycyjnych i eksploatacyjnych,

•    duża pewność ruchowa,

•    śtosunkowwo maia wrażliwość na zmienność takich parametrów jak temperatura, stopień zawilzenia, skład chemiozny gazu,

•    brak przeciwskazań do stosowania dia gazów i pyłów palnych i wybuchowych,

•    wzrost skuteczności odpylania wraz ze wzrostem stężenia pyłu w gazie

Wady:

•    mała odporność na erozję pyłową

•    duża wrażliwość na nieszczelności.

•    wyraźne pogorszenie efektu odpylania w przypadku zmniejszenia obciążenia gazowego, wzrostu średnicy, wzrostu zawartości drobnych frakcji pyłu (fi, = 5-10 pm)

4. Podać zasadę budowy i działania odpylacza przeciwbieżnego. Zalety i wady. Recyrkulacja gazu.

4.3. Przeciwbieżny odpylacz cyklonowy

Przeciwbieżny odpylacz cyklonowy zaliczany jest do nowej generacji wysokosprawnych mechanicznych odpylaczy przepływowych wykorzystujących efekt siły odśrodkowej, wzmocniony w porównaniu z cyklonami klasycznymi dzięki wprowadzeniu do przestrzeni roboczej (dodatkowego strumienia gazu. tzw gazu pomocniczego.

1    - wlot gazu zapylonego

2    - element formujący przepływ gazu zapylonego

3    - komora odpylacza

4    - wlot gazu pomocniczego

5    - element formujący przepływ gazu pomocniczego

6    - wylot gazu odpylonego

7    - tarcza zwrotna

Recyrkulacja

♦    zwiększa prawdopodobieństwo wytrącenia ze strumienia gazu najdrobniejszych frakcji pyłu:

*    w opadającym strumieniu gazu pomocniczego działa na nie duża siła odśrodkowa przeciwdziałająca ich przemieszczaniu w kierunku wznoszących słrumieni gazu,

*    opadający strumień gazu pomocniczego nasyca się pyłem odrzuconym w kierunku ścian komory, dzięki czemu wykorzystuje się znany efekt wzrostu skuteczności wraz ze wzrostem stężenia pyłu,

*    ala części najdrobniejszych ziaren pyłu (poniżej 2 pm) cykl ten powtarza się wielokrotnie

•    zmniejsza wrażliwość odpylacza na niedociążenie gazowe
