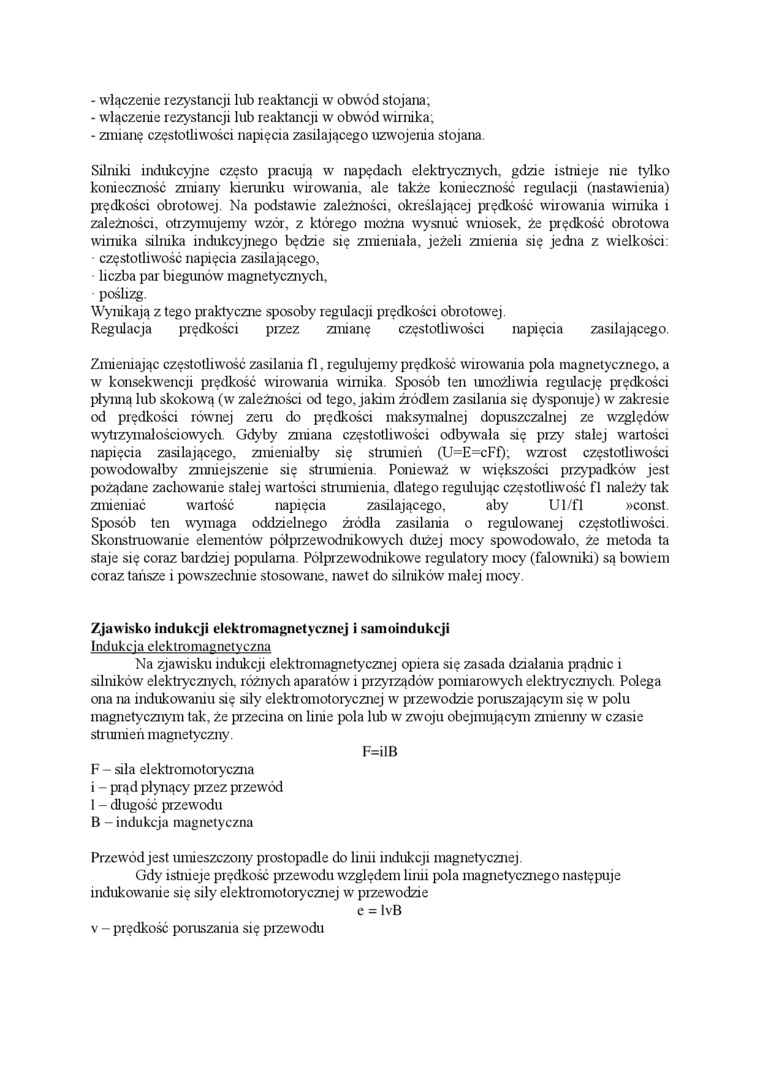

-    włączenie rezystancji lub reaktancji w obwód stojana;

-    włączenie rezystancji lub reaktancji w obwód wirnika;

-    zmianę częstotliwości napięcia zasilającego uzwojenia stojana.

Silniki indukcyjne często pracują w napędach elektrycznych, gdzie istnieje nie tylko konieczność zmiany kierunku wirowania, ale także konieczność regulacji (nastawienia) prędkości obrotowej. Na podstawie zależności, określającej prędkość wirowania wirnika i zależności, otrzymujemy wzór, z którego można wysnuć wniosek, że prędkość obrotowa wirnika silnika indukcyjnego będzie się zmieniała, jeżeli zmienia się jedna z wielkości: częstotliwość napięcia zasilającego, liczba pat biegunów magnetycznych, poślizg.

Wynikają z tego praktyczne sposoby regulacji prędkości obrotowej.

Regulacja    prędkości przez zmianę    częstotliwości napięcia zasilającego

Zmieniając częstotliwość zasilama fi, regulujemy prędkość wirowania pola magnetycznego, a w konsekwencji prędkość wirowania wirnika Sposób ten umożliwia regulację prędkości płynną lub skokową (w zależności od tego, jakim źródłem zasilania się dysponuje) w zakresie od prędkości równej zeru do prędkości maksymalnej dopuszczalnej ze względów wytrzymałościowych Gdyby zmiana częstotliwości odbywała się ptzy stałej wartości napięcia zasilającego, zmieniałby się strumień (U=E=cFf); wzrost częstotliwości powodowałby zmniejszenie się strumienia. Poniew'aż w większości przypadków jest pożądane zachowanie stałej wartości strumienia, dlatego regulując częstotliwość fl należy tak zmieniać wartość napięcia zasilającego, aby Ul/fl »const. Sposób ten wymaga oddzielnego źródła zasilania o regulowanej częstotliwości. Skonstruowanie elementów półprzewodnikowych dużej mocy spowodowało, że metoda ta staje się coraz bardziej popularna Półprzewodnikowe regulatory mocy (falowniki) są bowiem coraz tańsze i powszechnie stosowane, nawet do silników malej mocy.

Zjawisko indukcji elektromagnetycznej i samoindukeji

Indukcja elektromagnetyczna

Na zjawisku indukcji elektromagnetycznej opiera się zasada działania prądnic i silników elektrycznych, różnych aparatów i przyrządów pomiarowych elektrycznych. Polega ona na indukowaniu się siły elektromotorycznej w przewodzie poruszającym się w polu magnetycznym tak, że przecina on linie pola lub w zwoju obejmującym zmienny w czasie strumień magnetyczny.

F=ilB

F - siła elektromotoryczna i - prąd płynący przez przewód 1 - długość przewodu B - indukcja magnetyczna

Przewód jest umieszczony prostopadle do linii indukcji magnetycznej.

Gdy istnieje prędkość przewodu względem linii pola magnetycznego następuje indukowame się siły elektromotorycznej w przewodzie

e = lvB

v - prędkość poruszania się przewodu
