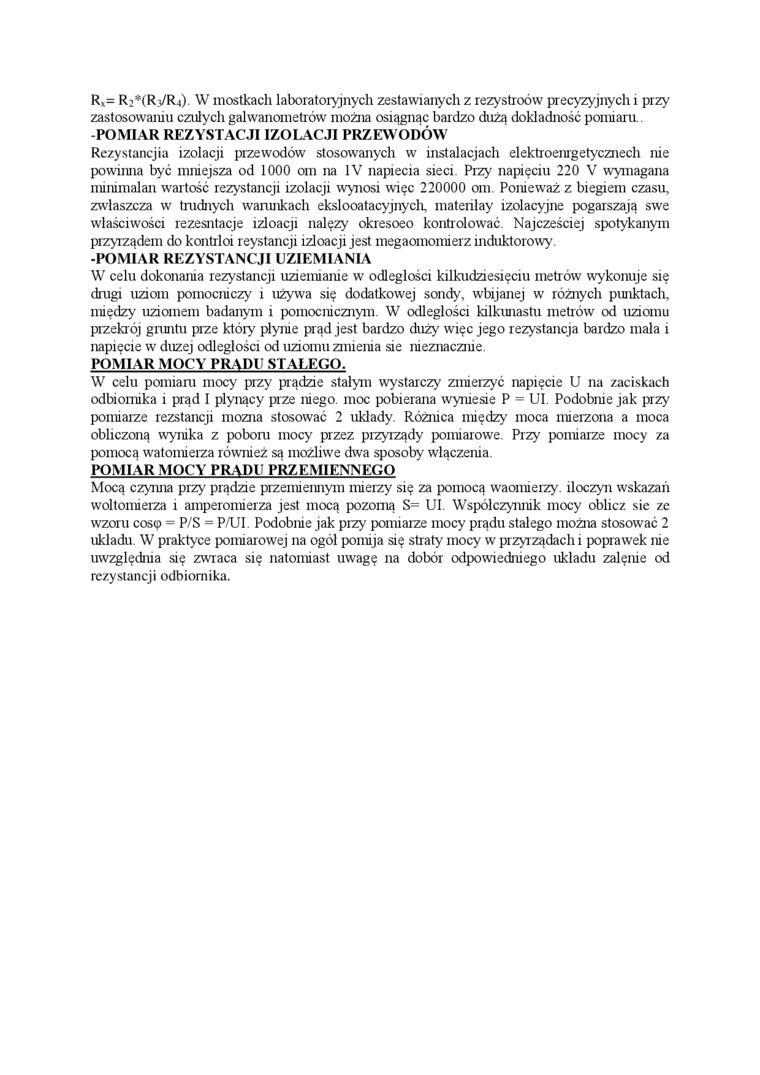

Rx= R:*(RyR.») W mostkach laboratoryjnych zestawianych z rezystroów precyzyjnych i przy zastosowaniu czułych galwanometrów można osiągnąć bardzo dużą dokładność pomiaru.. -POMIAR REZYSTACJI IZOLACJI PRZEWODÓW

Rczystancjia izolacji przewodów stosowanych w instalacjach elektroenrgetycznech nie powinna być mniejsza od 1000 om na IV napięcia sieci. Przy napięciu 220 V wymagana minimalan wartość rezystancji izolacji wynosi więc 220000 om. Ponieważ z biegiem czasu, zwłaszcza w trudnych wanmkach ekslooatacyjnyclu materilay izolacyjne pogarszają swe właściwości rezesntacje izloacji należy okresoeo kontrolować. Najczęściej spotykanym przyrządem do kontrloi reystancji izloacji jest megaomomierz induktorowy.

-POMIAR REZYSTANCJI UZIEMIANIA

W celu dokonania rezystancji uziemianie w odległości kilkudziesięciu metrów wykonuje się drugi uziom pomocniczy i używa się dodatkowej sondy, wybijanej w różnych punktach, między uziomem badanym i pomocnicznym. W odległości kilkunastu metrów od uziomu przekrój gruntu prze który płynie prąd jest bardzo duży więc jego rezystancja bardzo mała i napięcie w dużej odległości od uziomu zmienia sie nieznacznie.

POMIAR MOCY PRĄDU STAŁEGO.

W celu pomiaru mocy pizy prądzie stałym wystarczy zmierzyć napięcie U na zaciskach odbiornika i prąd I płynący prze niego, moc pobierana wyniesie P = Ul. Podobnie jak przy pomiarze rezstancji można stosować 2 układy. Różnica między mocą mierzona a mocą obliczoną wynika z poboru mocy przez przyrządy pomiarowa. Przy pomiarze mocy za pomocą watoinierza również są możliwre dwa sposoby włączenia.

POMIAR MOCY PRADl' PRZEMIENNEGO

Mocą czynna przy prądzie przemiennym mierzy się za pomocą wraomierzy. iloczyn wskazań woltomierza i amperomierza jest mocą pozorną S= Ul. Współczynnik mocy oblicz sie ze wzoru cos(p = P/S = P/UI. Podobnie jak przy pomiarze mocy prądu stałego można stosować 2 układu. W praktyce pomiarowej na ogól pomija się straty mocy w przyrządach i poprawek nie uwzględnia się zwiaca się natomiast uwagę na dobór odpowiedniego układu zalęnie od rezystancji odbiornika.
