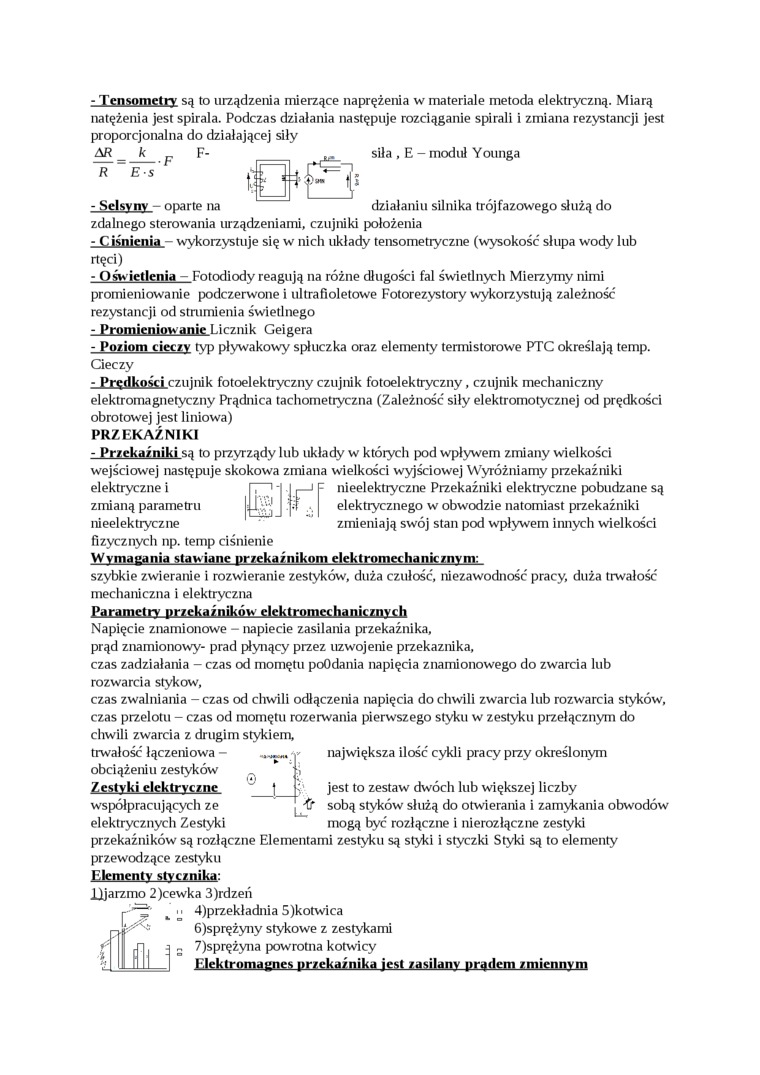

- Tcnsonietry są to urządzenia mierzące naprężenia w materiale metoda elektryczną. Miarą natężenia jest spirala. Podczas działania następuje rozciąganie spirali i zmiana rezystancji jest proporcjonalna do działającej siły

AR k ^ F-    _tr. siła, E - moduł Younga

R Es

tli³

c?-

Selsyny - oparte na

działaniu silnika trójfazowego służą do

zdalnego sterowania urządzeniami, czujniki położenia

-    C lśnienia - wykorzystuje się w nich układy tensometiyczne (wysokość słupa wody lub rtęci)

-    Oświetlenia - Fotodiody reagują na różne długości fal świetlnych Mierzymy nimi promieniowanie podczerwone i ultrafioletowe Fotorezystory wykorzystują zależność rezystancji od strumienia świetlnego

-    Promieniowanie Licznik Geigera

-    Poziom ciec/y typ pływakowy spłuczka oraz elementy termistorowe PTC określają temp. Cieczy

-    Prędkości czujnik fotoelektryczny czujnik fotoelektryczny, czujnik mechaniczny elektromagnetyczny Prądnica tachometryczna (Zależność siły elektromotycznej od prędkości obrotowej jest liniowa)

PRZEKAŹNIKI

-    Przekaźniki są to przyrządy lub układy w któiych pod wpływem zmiany wielkości

wejściowej następuje skokowa zmiana wielkości wyjściowej Wyróżniamy przekaźniki elektryczne i    n~¹ * I r—¹ F nieelektryczne Przekaźniki elektryczne pobudzane są

zmianą parametru |j_L';    [4 elektrycznego w obwodzie natomiast przekaźniki

nieelektryczne    zmieniają swój stan pod wpływem innych wielkości

fizycznych np. temp ciśnienie

Wymagania stawiane przekaźnikom elektromechanicznym:

szybkie zwieranie i rozwieranie zestyków, duża czułość, niezawodność pracy, duża trwałość

mechaniczna i elektryczna

Par«umtry tfadaiDŁk ętektromcchankinych

Napięcie znamionowe - napięcie zasilania przekaźnika,

prąd znamionowy- prąd płynący przez uzwojenie przekaźnika,

czas zadziałania - czas od momętu poOdania napięcia znamionowego do zwarcia lub

rozwarcia styków,

czas zwalniania - czas od chwili odłączenia napięcia do chwili zwarcia lub rozwarcia styków, czas przelotu - czas od momętu rozerwania pierwszego styku w zestyku przełącznym do chwili zwarcia z drugim stykiem,

trwałość łączeniowa -    największa ilość cykli pracy przy określonym

obciążeniu zestyków    ,

Zestyki elektryczne _j_:    jest to zestaw dwóch lub większej liczby

współpracujących ze    sobą styków służą do otwierania i zamykania obwodów

elektrycznych Zestyki    mogą być rozłączne i nierozłączne zestyki

przekaźników są rozłączne Elementami zestyku są styki i styczki Styki są to elementy przewodzące zestyku Elementy stycznika:

JJjarzmo 2)cewka 3)rdzeń

^    " 4)przekładnia 5)kotwica

6)sprężyny stykowe z zestykami rfl. 3 _s 7)sprężyna powrotna kotwicy

Liektrgmasnę;. pr/ęka/n.iką jest /dsjldny prądem imiennym
