u


-^-100% : i-

U.„    I,


ZI=i Z2 5


11 — 12 : Z2 = 5


U2

12


cos ę =


A Pu

Uzi 2


Łącznie rezystancja R, =Z,cos<{>/: Zz=Z/coscp/

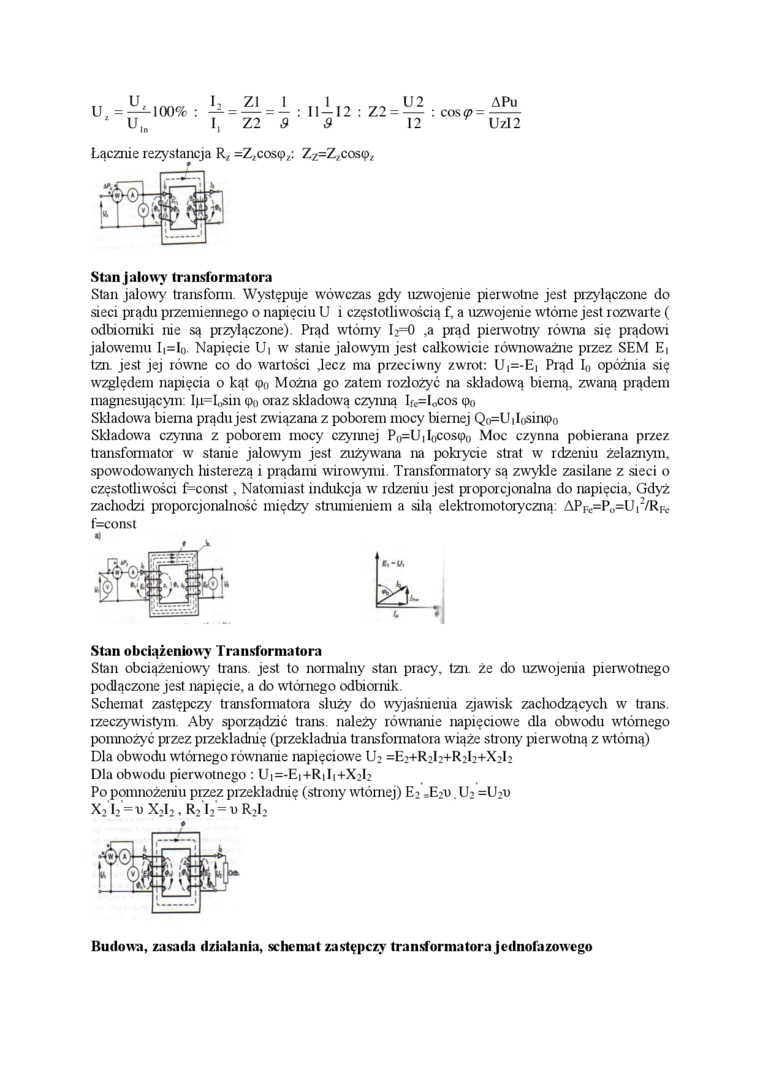

Slan jałowy transformatora

Stan jałowy transfonn. Występuje wówczas gdy uzwojenie pierwotne jest przyłączone do sieci prądu przemiennego o napięciu U i częstotliwością f, a uzwojenie wtórne jest rozwarte ( odbiorniki nie są przyłączone). Prąd wtórny lr=0 ,a prąd pierwotny równa się prądowi jałowemu I|=I0. Napięcie Ui w stanie jałowym jest całkowicie równoważne przez SEM Ei tzn. jest jej równe co do wartości ,lecz ma przeciwny zwrot: U|=-E| Prąd I0 opóźnia się względem napięcia o kąt <p0 Można go zatem rozłożyć na składową bierną, zwaną prądem magnesującym: Ip=IoSin cpo oraz składową czynną Ife=I«cos cpo Składowa bierna prądu jest związana z poborem mocy biernej Qo=U|Iosin<po Składowa czynna z poborem mocy czynnej Po=U|łoCOs<p(, Moc czynna pobierana przez transformator w stanie jałowym jest zużywana na pokrycie strat w rdzeniu żelaznym, spowodowanych histerezą i prądami wirowymi Transformatory są zwykle zasilane z sieci o częstotliwości f=const, Natomiast indukcja w rdzeniu jest proporcjonalna do napięcia. Gdyż zachodzi proporcjonalność między strumieniem a silą elektromotoryczną: APrc=P0=U|2/RFc f=const

Stan obciążeniowy Transformatora

Stan obciążeniowy trans, jest to normalny stan pracy, tzn. że do uzwojenia pierwotnego podłączone jest napięcie, a do wtórnego odbiornik.

Schemat zastępczy transformatora służy do wyjaśnienia zjawisk zachodzących w trans.

rzeczywistym. Aby sporządzić trans, należy równanie napięciowe dla obwodu wtórnego

pomnożyć przez przekładnię (przekładnia transformatora wiąże strony pierwotną z wtórną)

Dla obwodu wtórnego równanie napięciowe U: =E2+R:I:+R2l2+X2l2

Dla obwodu pierwotnego : U|=-E|+R|I|+X2l2

Po pomnożeniu przez przekładnię (strony wtórnej) E2 *E2u. U2 =U2\>

X2l2=vX2l2,R2l2 = t>R2l2


Kudowa, zasada działania, schemat zastępczy transformatora jednofazowego
