Stosuje się w tym cdu najczęściej prawa dla szeregowego i równoległego łączenia bocznic i w efekcie uzyskuje opór wypadkowy sieci wentylacyjnej. Znając opór wypadkow7 sieci wentylacyjnej i równanie charakterystyki wentylatora można wyznaczyć analitycznie lub graficznie ilość powietrza przepływającego przez sieć, a następnie postępując odwrotnie niż przy wyznaczaniu oporu wypadkowego sieci znajduje się rozpływ powietrza w całej sieci wentylacyjnej.

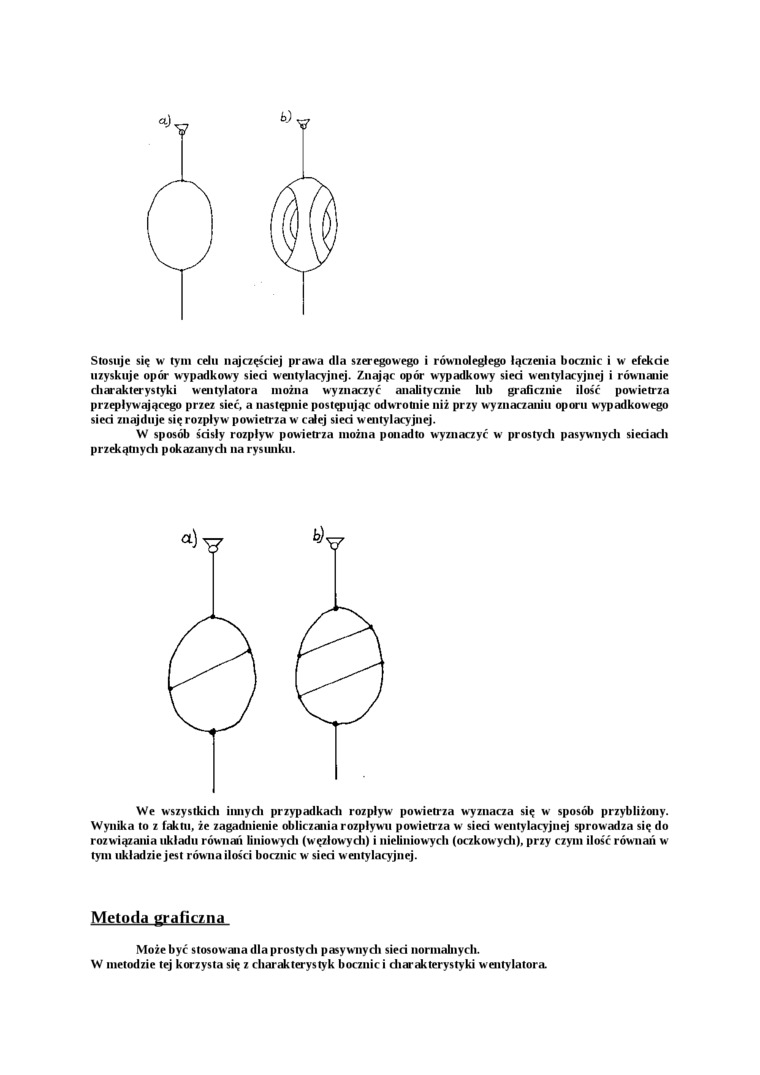

W sposób ścisły rozpływ powietrza można ponadto wyznaczyć w prostych pasywnych sieciach przekątnych pokazanych na rysunku.

We wszystkich innych przypadkach rozpływ powietrza wyznacza się w sposób przybliżony. Wynika to z faktu, że zagadnienie obliczania rozpływu powietrza w sied wentylacyjnej sprowadza się do rozwiązania układu równali liniowydi (węzłowych) i nieliniowych (oczkow ydi), przy czym ilość równali w tym układzie jest równa ilości bocznic w sied w entylacyjnej.

Metoda graficzna

Może być stosowana dla prosty di pasy wnydi sied normabiych.

W metodzie tej korzysta się z charakterystyk bocznic i diarakterystyki wentylatora
