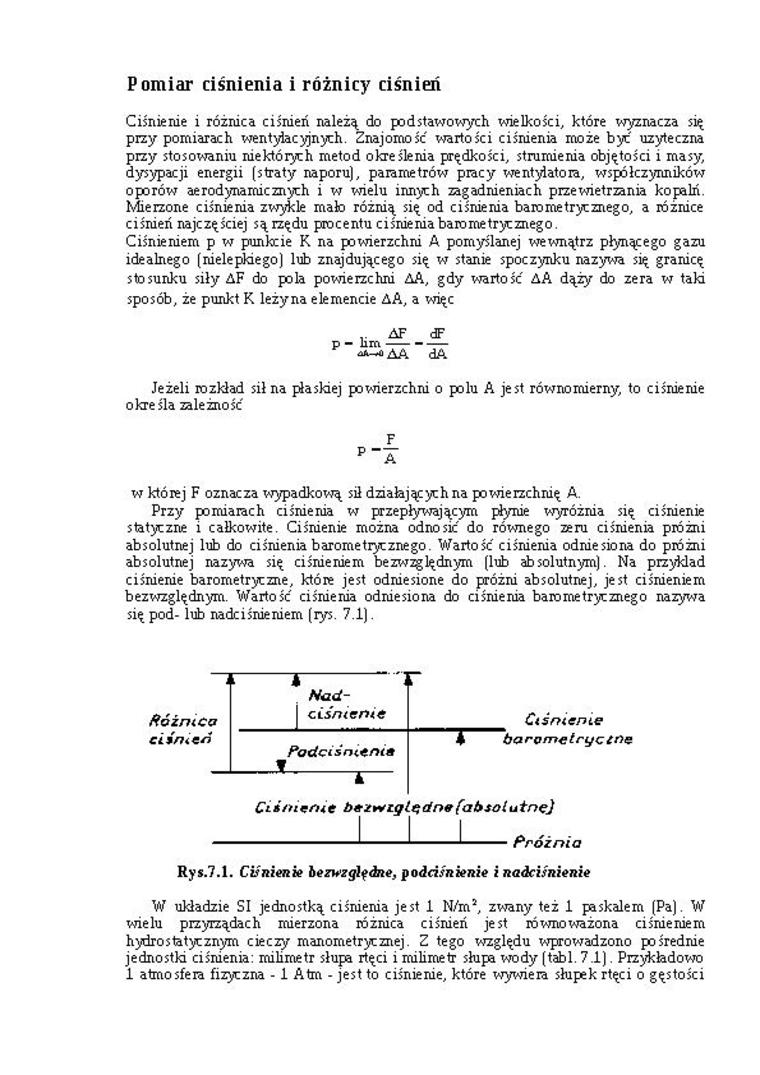

Pomiar ciśnienia i różnicy ciśnień

Ciśnienie i różnica ciśnień należy do podstawowych wielkości, które wyznacza się przy pomiarach wentylacyjnych. Znajomość wartości ciśmenia może być użyteczna przy stosowaniu niektórych metod określenia prędkości, strumienia objętości i masy, dysypacji energii (straty naporu), parametrów pracy wentylatora, współczynników oporów aerodynamicznych i w wielu innych zagadnieniach przewietrzania kopalń. Mierzone ciśnienia zwykle mało różnij się od ciśnienia barometrycznego, a różnice ciśnień najczęściej są rzędu procentu ciśnienia barci metrycznego.

Ciśnieniem p w punkcie K na powierzchni A pomyślanej wewnątrz płynąiego gazu idealnego (nielepłdego) lub znajdującego się w stanie spoczynku nazywa się granicę stosunku siły AF do pola powierzchni AA, gdy wartość AA dąży do zera w taki sposób, że punkt K leżyna elemencie AA, a więc

.. AF dF

p — lim-—-

aft—AA dA

Jeżeli rozkład sił na płaskiej powierzchni o polu A jest równomierny, to ciśnienie określa zależność

P

w której F oznacza wypadkową sił działających na powierzchnię A.

Przy pDmiarach ciśnienia w przepływającym płynie wyróżnia się ciśnienie statyczne i całkowite. Ciśnienie można odnosić do równego zeru ciśnienia próżni absolutnej lub do ciśnienia barometry:znego. Wartość ciśmenia odniesiona do próżni absolutnej nazywa się ciśnieniem bezwzględnym (lub absolutnym). Na przykład ciśnienie barometryczne, które jest odniesione do próżni absolutnej, jest ciśnieniem bezwzględnym. Wartość ciśnienia odniesiona do ciśnienia baro metrycznego nazywa się pod- lub nadciśnieniem (rys. 7.1).

Późni ca c Lin i en	1	\- ; Nad ciśnienie	Ciśnienie
	Podciśnienie _I_		4barometryczne
i

Ci i nieme bezwigię dne fabsol u tnę)

-‘    *-*    Próżnia

Rys.7.1. Ciśnienie bezwzględne, podciśnienie i nadciśnienie

W układzie SI jednostką ciśnienia jest 1 N/m^ł, zwany też 1 paskalem (Pa). W wielu przyrządach mierzona różnica ciśnień jest równoważona ciśnieniem hydrostatycznym cieczy manometrycznej. Z tego względu wprowadzono pośrednie jednostki ciśnienia: milimetr słupa rtęci i milimetr słupa wody (tabl. 7.1). Przykładowo 1 atmosfera fizyczna - 1 Atm - jest to ciśnienie, które wywiera słupek rtęci o gęstości
