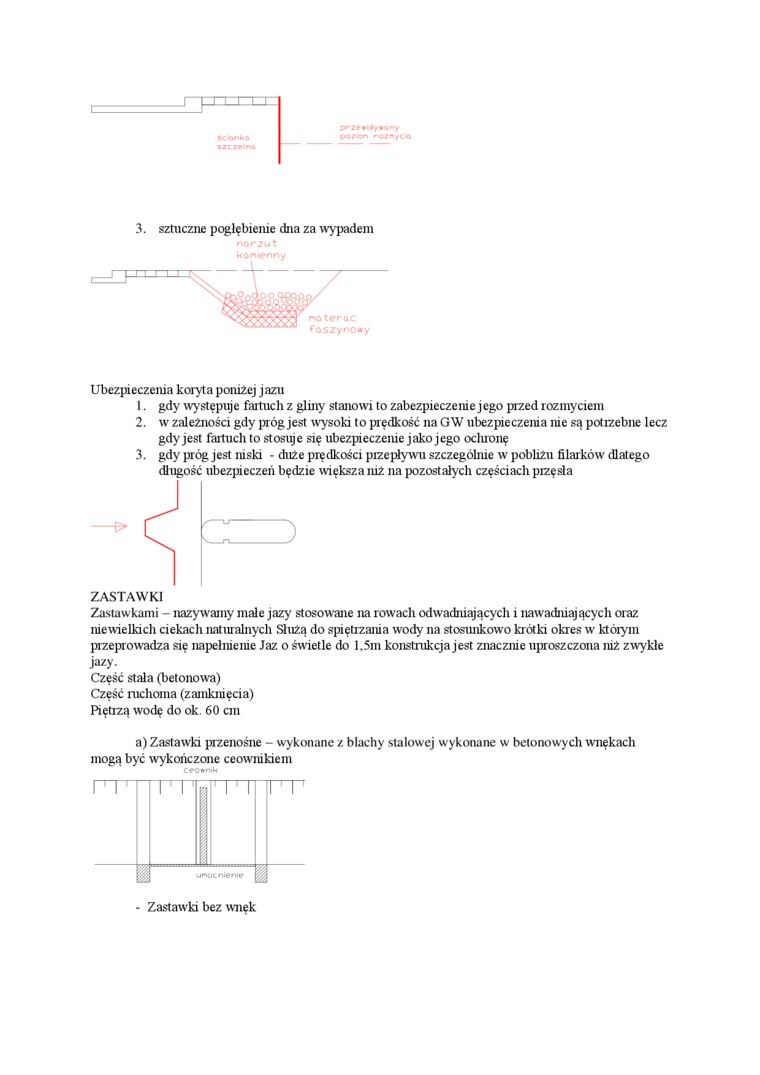

3. sztuczne pogłębienie dna za wypadem

Ubezpieczenia koryta poniżej jazu

1.    gdy występuje fartuch z gliny stanowi to zabezpieczenie jego przed rozmyciem

2.    w zależności gdy próg jest wysoki to prędkość na GW ubezpieczenia nie są potrzebne lecz gdy jest fartuch to stosuje się ubezpieczenie jako jego ochronę

3.    gdy próg jest niski - duże prędkości przepływu szczególrue w pobliżu filarków dlatego długość ubezpieczeń będzie większa niż na pozostałych częściach przęsła

ZASTAWKI

Zastaw kami - nazywamy małe jazy stosowane na rowach odwadniających i nawadniających oraz niewielkich ciekach naturalnych Służą do spiętrzania wody na stosunkowo krótki okres w którym przepr owadza się napełnienie Jaz o świetle do l,5m konstrukcja jest znacznie uproszczona niż zwykłe jazy.

Część stała (betonowa)

Część ruchoma (zamknięcia)

Piętrzą wodę do ok. 60 cm

a) Zastawki przenośne - wykonane z blachy stalowej wykonane w betonowych wnękach mogą być wykończone ceownikiem

ceownik

		TT^-	TT		TT
		umocnienie		W

- Zastawki bez wnęk
