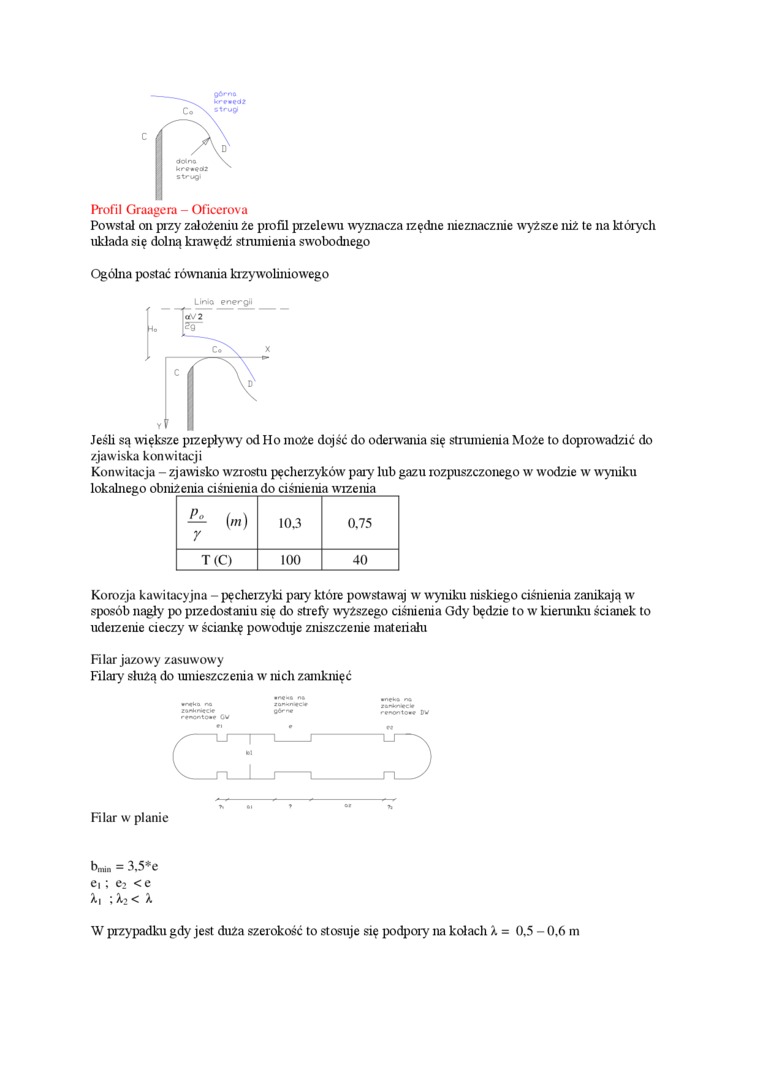

Profil Graagcra - Oficerova

Powstał on przy założeniu że profil przelewu wyznacza rzędne nieznacznie wyższe niż te na których układa się dolną krawędź strumienia swobodnego

Ogólna postać równania krzywoliniowego

Lioka eoerokl

Jeśli są większe przepływy od Ho może dojść do oderwania się strumienia Może to doprowadzić do zjawiska konwitacji

M r	10.3	0,75
T (C)	100	40

Konwitacja - zjawisko wzrostu pęcherzyków pary lub gazu rozpuszczonego w wodzie w wyniku lokalnego obniżenia ciśnienia do ciśnienia wrzenia

Korozja kawitacyjna - pęcherzyki pary które powstawaj w wyniku niskiego ciśnienia zanikają w sposób nagły po przedostaniu się do strefy wyższego ciśnienia Gdy będzie to w kierunku ścianek to uderzenie cieczy w ściankę powoduje zniszczenie materiału

Filar jazowy zasuwowy

Filary służą do umieszczenia w nich zamknięć

»i    »    •»    »»

Filar w planie

bmin = 3,5*e ei; e? <e X, ; X₂ < X

W przypadku gdy jest duża szerokość to stosuje się podpory na kołach X = 0,5 - 0,6 m
