110246

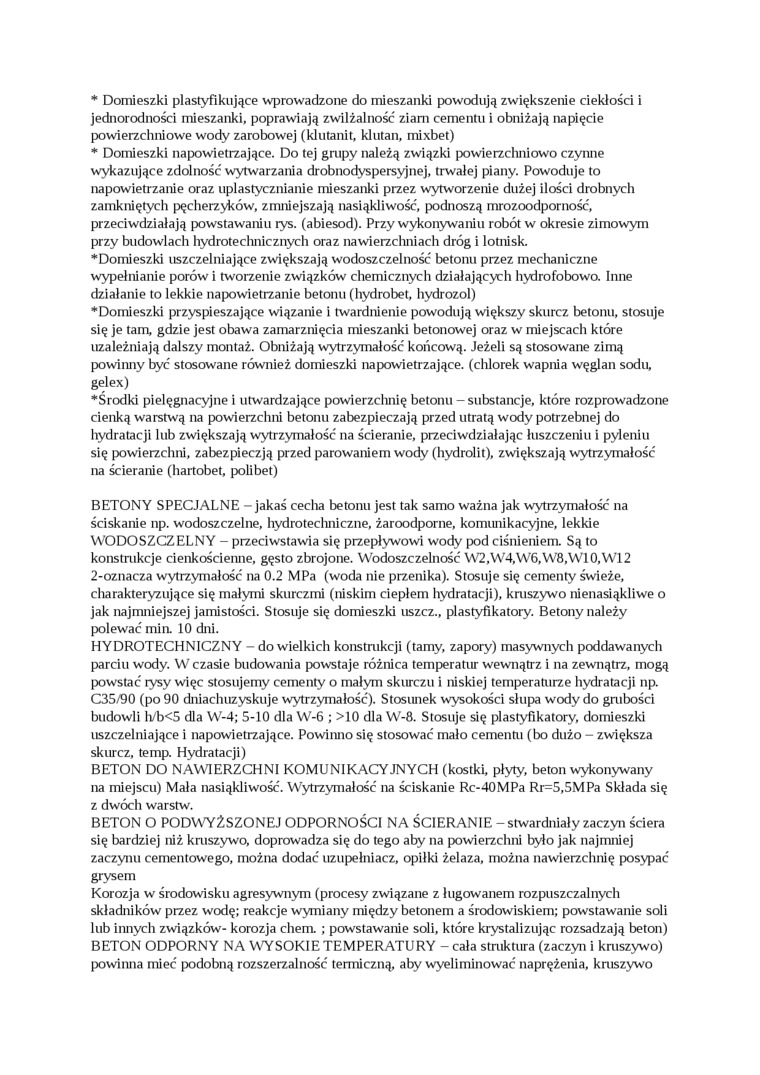

*    Domieszki plastyfikujące wprowadzone do mieszanki powodują zwiększenie ciekłości i jednorodności mieszanki, poprawiają zwilżalność ziam cementu i obniżają napięcie powierzchniowe wody zarobowej (klutanit, klutan, mixbet)

*    Domieszki napowietrzające. Do tej grupy należą związki powierzcliniowo czynne wykazujące zdolność wytwarzania drobnodyspersyjnej, trwalej piany. Powoduje to napowietrzanie oraz uplastycznianie mieszanki przez wytworzenie dużej ilości drobnych zamkniętych pęcherzyków, zmniejszają nasiąkliwość, podnoszą mrozoodporność, przeciwdziałają powstawaniu rys. (abiesod). Przy wykonywaniu robót w okresie zimowym przy budowlach hydrotechnicznych oraz nawierzchniach dróg i lotnisk.

"•Domieszki uszczelniające zwiększają wodoszczelność betonu przez mechaniczne wypełnianie porów i tworzenie związków chemicznych działających hydrofobowo. Inne działanie to lekkie napowietrzanie betonu (hydrobet, hydrozol)

*    Domieszki przyspieszające wiązanie i twardnienie powodują większy skurcz betonu, stosuje się je tam, gdzie jest obawa zamarznięcia mieszanki betonowej oraz w miejscach które uzależniają dalszy montaż. Obniżają wytrzymałość końcową. Jeżeli są stosowane zimą powinny być stosowane również domieszki napowietrzające, (chlorek wapnia węglan sodu, gelex)

*Srodki pielęgnacyjne i utwardzające powierzchnię betonu - substancje, które rozprowadzone cienką warstwą na powierzchni betonu zabezpieczają przed utratą wody potrzebnej do hydratacji lub zwiększają wytrzymałość na ścieranie, przeciwdziałając łuszczeniu i pyleniu się powierzchni, zabezpieczją przed parowaniem wody (hydrolit), zwiększają wytrzymałość na ścieranie (hartobet, polibet)

BETONY SPECJALNE - jakaś cecha betonu jest tak samo ważna jak wytrzymałość na ściskanie np. wodoszczelne, hydrotechniczne, żaroodporne, komunikacyjne, lekkie WODOSZCZELNY - przeciwstawia się przepływowi wody pod ciśnieniem. Są to konstrukcje cienkościenne, gęsto zbrojone. Wodoszczelność W2,W4,W6,W8,W10,W12 2-oznacza wytrzymałość na 0.2 MPa (woda nie przenika). Stosuje się cementy świeże, cliarakteryzujące się małymi skurczmi (niskim ciepłem hydratacji), kruszywo nienasiąkliwe o jak najmniejszej jamistości. Stosuje się domieszki uszcz., plastyfikatory. Betony należy polewać min. 10 dni.

HYDROTECHNICZNY - do wielkich konstrukcji (tamy, zapory) masywnych poddawanych parciu wody. W czasie budowania powstaje różnica temperatur wewnątrz i na zewnątrz, mogą powstać rysy więc stosujemy cementy o małym skurczu i niskiej temperaturze hydratacji np. C35/90 (po 90 dniachuzyskuje wytrzymałość). Stosunek wysokości słupa wody do grubości budowli h/b<5 dla W-4; 5-10 dla W-6 ; >10 dla W-8. Stosuje się plastyfikatory, domieszki uszczelniające i napowietrzające. Powinno się stosować mało cementu (bo dużo - zwiększa skurcz, temp. Hydratacji)

BETON DO NAWIERZCHNI KOMUNIKACYJNYCH (kostki, płyty, beton wykonywany na miejscu) Mała nasiąkliwość. Wytrzymałość na ściskanie Rc-40MPa Rr=5,5MPa Składa się z dwóch warstw.

BETON O PODWYŻSZONEJ ODPORNOŚCI NA ŚCIERANIE - stwardniały zaczyn ściera się bardziej niż kruszywo, doprowadza się do tego aby na powierzchni było jak najmniej zaczynu cementowego, można dodać uzupełniacz, opiłki żelaza, można nawierzchnię posypać grysem

Korozja w środowisku agresywnym (procesy związane z ługowanem rozpuszczalnych składników przez wodę; reakcje wymiany między betonem a środowiskiem; powstawanie soli lub innych związków- korozja chem. ; powstawanie soli, które krystalizując rozsadzają beton) BETON ODPORNY NA WYSOKIE TEMPERATURY - cała struktura (zaczyn i kruszywo) powinna mieć podobną rozszerzalność termiczną, aby wyeliminować naprężenia, kruszywo
