110836

383

Omówione w dalszej części rodzaje szumów (z wyjątkiem szumu wybuchowego) mają normalny (gaussowski) rozkład prawdopodobieństwa chwilowej amplitudy przebiegu szumowego.

(17.3)

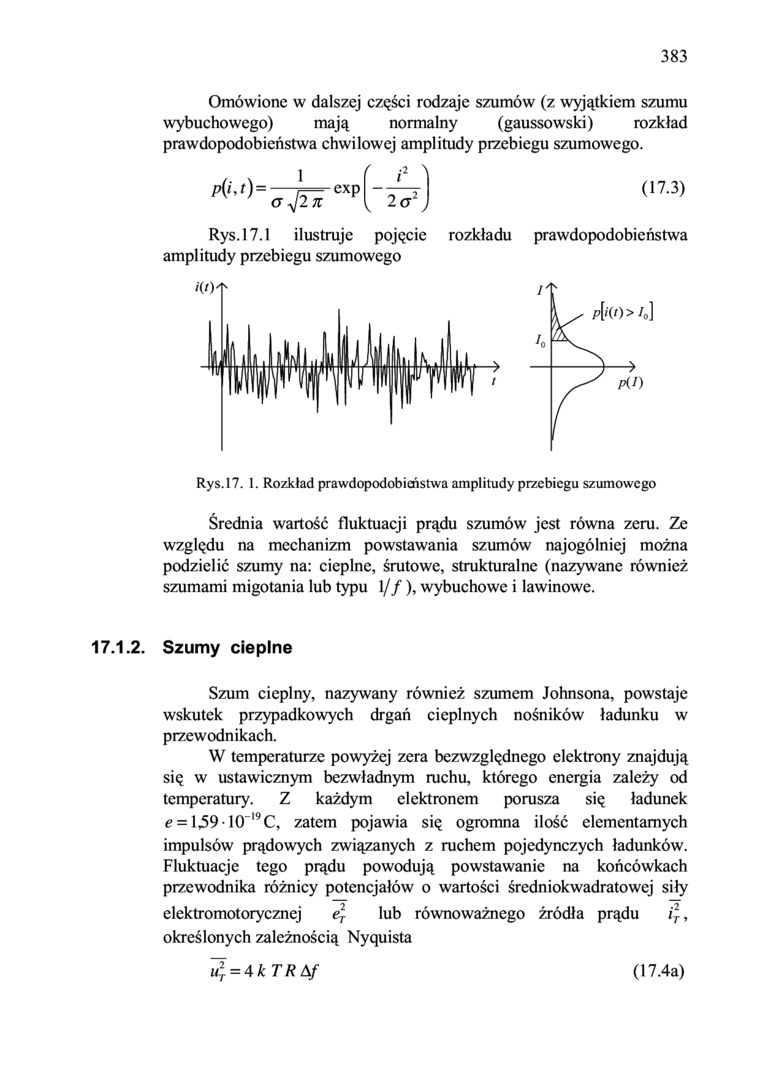

Rys. 17.1 ilustruje pojęcie rozkładu prawdopodobieństwa amplitudy przebiegu szumowego

ii '

> /„]

P(l)

Rys. 17. 1. Rozkład prawdopodobieństwa amplitudy przebiegu szumowego

Średnia wartość fluktuacji prądu szumów jest równa zeru. Ze względu na mechanizm powstawania szumów najogólniej można podzielić szumy na: cieplne, śrutowe, strukturalne (nazywane również szumami migotania lub typu 1//), wybuchowe i lawinowe.

17.1.2. Szumy cieplne

Szum cieplny, nazywany również szumem Johnsona, powstaje wskutek przypadkowych drgań cieplnych nośników ładunku w przewodnikach.

W temperaturze powyżej zera bezwzględnego elektrony znajdują się w ustawicznym bezwładnym ruchu, którego energia zależy od temperatury. Z każdym elektronem porusza się ładunek e = 1,59- 10"^I9C, zatem pojawia się ogromna ilość elementarnych impulsów prądowych związanych z ruchem pojedynczych ładunków. Fluktuacje tego prądu powodują powstawanie na końcówkach przewodnika różnicy potencjałów o wartości średniokwadratowej siły elektromotorycznej e\ lub równoważnego źródła prądu i\, określonych zależnością Nyąuista

(17.4a)

u²T = 4kTRAf
