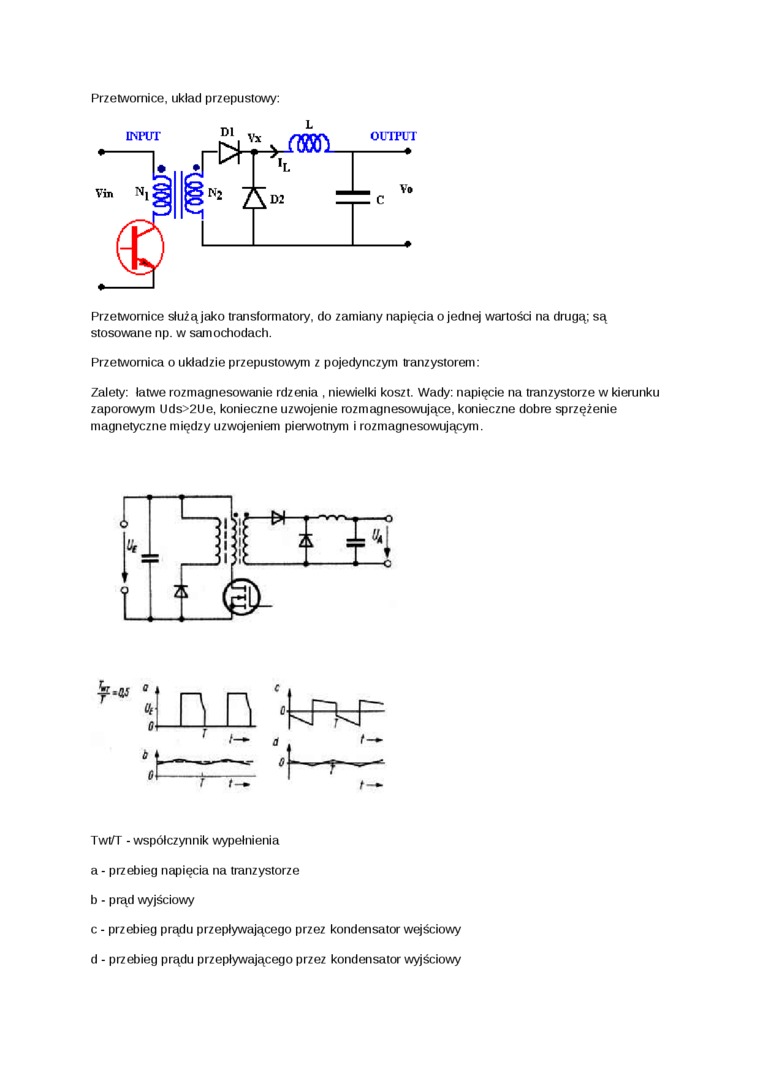

Przetwornice, układ przepustowy:

Przetwornice służą jako transformatory, do zamiany napięcia o jednej wartości na drugą; są stosowane np. w samochodach.

Przetwornica o układzie przepustowym z pojedynczym tranzystorem:

Zalety: łatwe rozmagnesowanie rdzenia , niewielki koszt. Wady: napięcie na tranzystorze w kierunku zaporowym Uds>2Ue, konieczne uzwojenie rozmagnesowujące, konieczne dobre sprzężenie magnetyczne między uzwojeniem pierwotnym i rozmagnesowującym.

Twt/T -współczynnik wypełnienia a - przebieg napięcia na tranzystorze b - prąd wyjściowy

c - przebieg prądu przepływającego przez kondensator wejściowy d - przebieg prądu przepływającego przez kondensator wyjściowy
