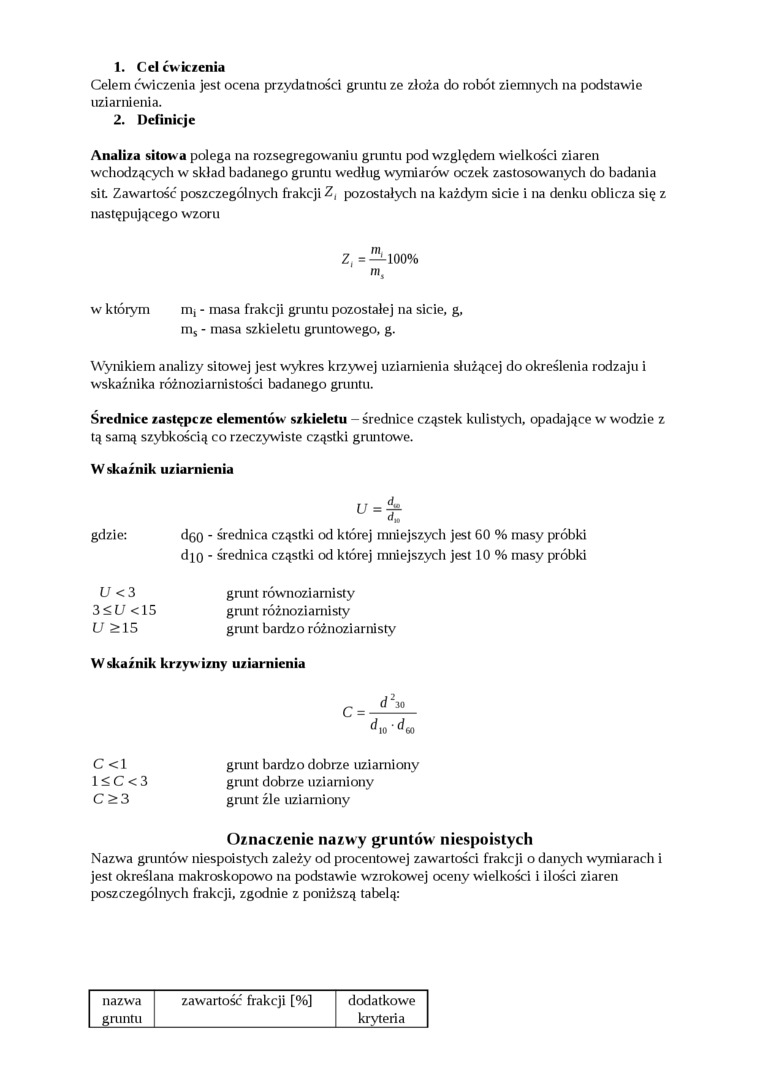

1.    Cel ćwiczenia

Celem ćwiczenia jest ocena przydatności gruntu ze złoża do robót ziemnych na podstawie uziarnienia.

2.    Definicje

Analiza sitowa polega na rozsegregowaniu gruntu pod względem wielkości ziaren wchodzących w skład badanego gruntu według wymiarów oczek zastosowanych do badania sit Zawartość poszczególnych frakcji Z, pozostałych na każdym sicie i na denku oblicza się z następującego wzoru

Z( = —100% m%

w któiym mj - masa frakcji gruntu pozostałej na sicie, g, ms - masa szkieletu gruntowego, g.

Wynikiem analizy sitowej jest wykres krzywej uziarnienia służącej do określenia rodzaju i wskaźnika różnoziarnistości badanego gruntu.

Średnice zastępcze elementów szkieletu - średnice cząstek kulistych, opadające w wodzie z tą samą szybkością co rzeczywiste cząstki gruntowe.

Wskaźnik uziarnienia

gdzie:    d60 - średnica cząstki od której mniejszych jest 60 % masy próbki

djo • średnica cząstki od której mniejszych jest 10 % masy próbki

U < 3    grunt równoziamisty

3 < U <15    grunt różnoziamisty

U ^ 15    grunt bardzo różnoziarnisty

Wskaźnik krzywizny uziarnienia

<V<*«>

C < 1    grunt bardzo dobrze uziamiony

1 < C < 3    grunt dobrze uziamiony

Cc: 3    grunt źle uziamiony

Oznaczenie nazwy gruntów niespoistych

Nazwa gruntów niespoistych zależy od procentowej zawartości frakcji o danych wymiarach i jest określana makroskopowo na podstawie wzrokowej oceny wielkości i ilości ziaren poszczególnych frakcji, zgodnie z poniższą tabelą:

nazwa

zawartość frakcji [%]

dodatkowe

gruntu

kryteria
