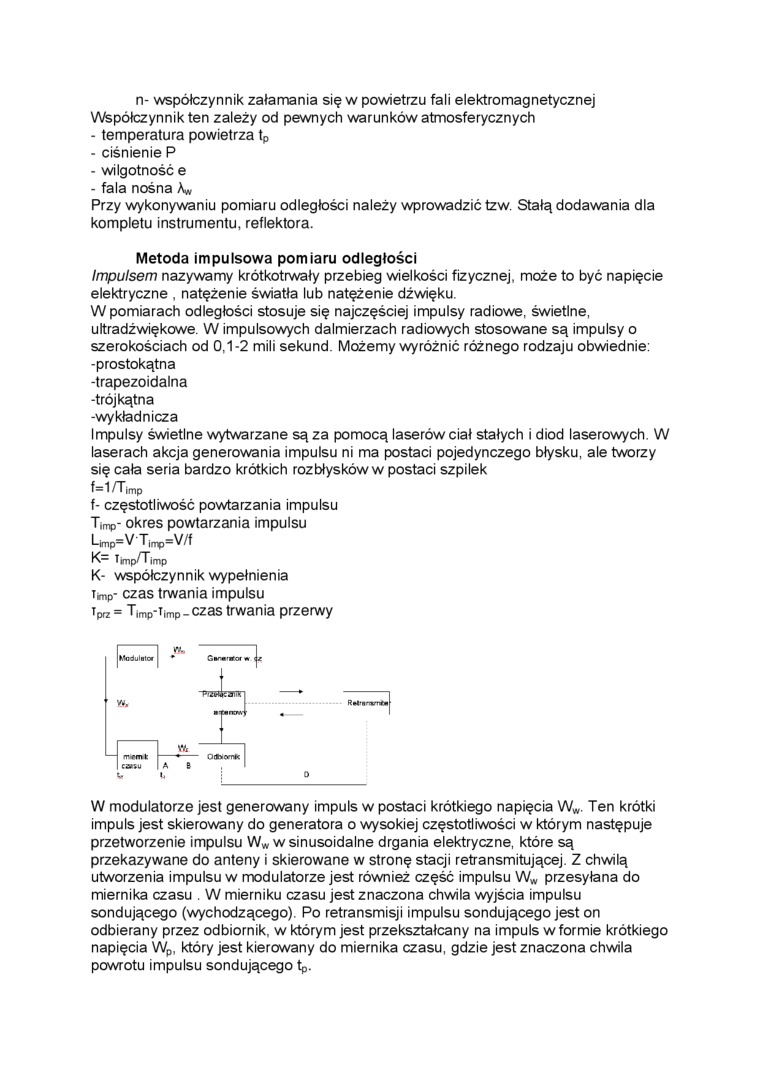

n- współczynnik załamania się w powietrzu fali elektromagnetycznej Współczynnik ten zależy od pewnych warunków atmosferycznych

-    temperatura powietrza tp

-    ciśnienie P

-    wilgotność e

-    fala nośna K,

Przy wykonywaniu pomiaru odległości należy wprowadzić tzw. Stałą dodawania dla kompletu instrumentu, reflektora.

Metoda impulsowa pomiaru odległości

Impulsem nazywamy krótkotrwały przebieg wielkości fizycznej, może to być napięcie elektryczne , natężenie światła lub natężenie dźwięku.

W pomiarach odległości stosuje się najczęściej impulsy radiowe, świetlne,

ultradźwiękowe. W impulsowych dalmierzach radiowych stosowane są impulsy o

szerokościach od 0,1-2 mili sekund. Możemy wyróżnić różnego rodzaju obwiednie:

-prostokątna

-trapezoidalna

-trójkątna

-wykładnicza

Impulsy świetlne wytwarzane są za pomocą laserów ciał stałych i diod laserowych. W laserach akcja generowania impulsu ni ma postaci pojedynczego błysku, ale tworzy się cała seria bardzo krótkich rozbłysków w postaci szpilek f— 1/Tjmp

f- częstotliwość powtarzania impulsu Timp- okres powtarzania impulsu

Limp=VTimp=V/f

K— timp/T jfpp

K- współczynnik wypełnienia

Timp" czas trwania impulsu

iPrz= Tlmp-tlmp-czas trwania przerwy

W modulatorze jest generowany impuls w postaci krótkiego napięcia W„. Ten krótki impuls jest skierowany do generatora o wysokiej częstotliwości w którym następuje przetworzenie impulsu Ww w sinusoidalne drgania elektryczne, które są przekazywane do anteny i skierowane w stronę stacji retransmitującej. Z chwilą utworzenia impulsu w modulatorze jest również część impulsu W» przesyłana do miernika czasu . W mierniku czasu jest znaczona chwila wyjścia impulsu sondującego (wychodzącego). Po retransmisji impulsu sondującego jest on odbierany przez odbiornik, w którym jest przekształcany na impuls w formie krótkiego napięcia Wp, który jest kierowany do miernika czasu, gdzie jest znaczona chwila powrotu impulsu sondującego tp.
