_K ^VBTK 310 P.-Py

Km ^273+ro ^-6,26

gdzie:

ATPS - aktualna temperatura i ciśnienie oraz nasycenie gazu parą wodną w czasie pomiaru. BTPS - temperatura 37 C (temperatura ciała), ciśnienie zewnętrzne (otoczenia) normalne (760 mm Hg), nasycenie parą wodną: są to warunki, w których gaz (powietrze oddechowe) znajduje się w płucach.

Ph [hPa| - ciśnienie atmosferyczne panujące w otoczeniu.

Phx> [hPa] - ciśnienie pary wodnej w temperaturze otoczenia.

To [ °C] - temperatura otoczenia.

Korekcje tę trzeba jednak przeprowadzić dopiero po ustaleniu się warunków termicznych pod dzwonem, co może trwać kilka sekund, czyli tyle, ile trwa natężony wydech.

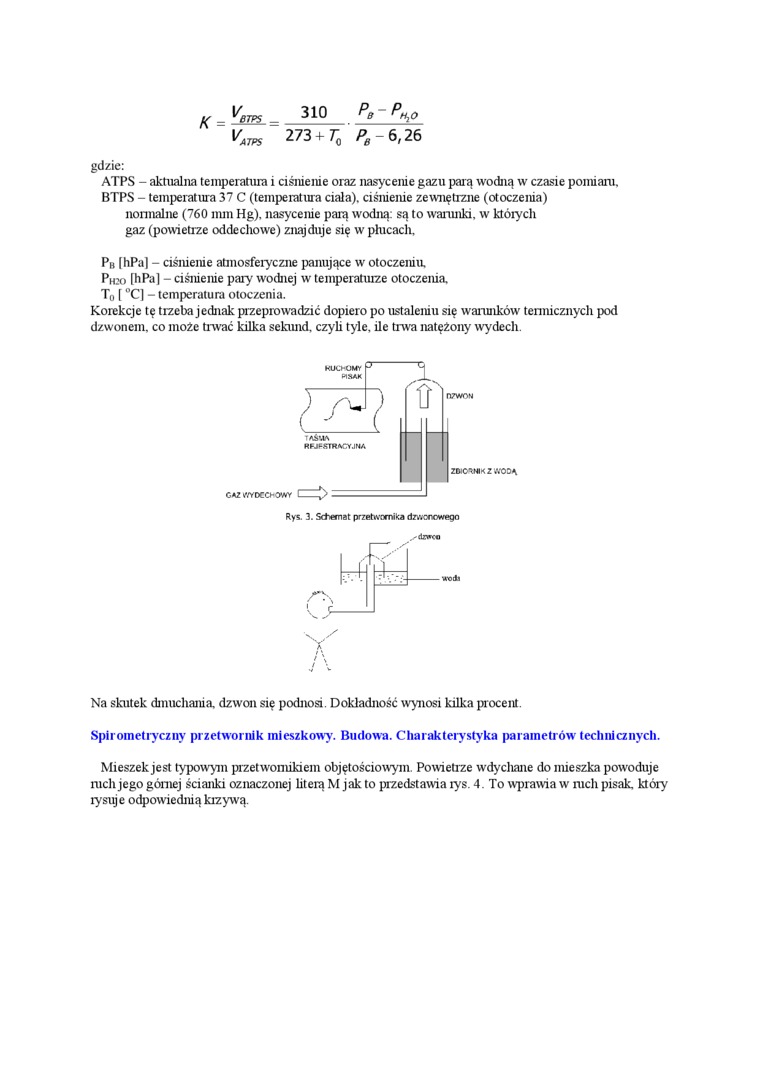

Rys. 3. Sdiemat przetwornika dzwonowego

Na skutek dmuchania, dzwon się podnosi. Dokładność wynosi kilka procent.

Spirometryczny przetwornik mieszkowy. Budowa. Charakterystyka parametrów' technicznych.

Mieszek jest typowym przetwornikiem objętościowym. Powietrze wdychane do mieszka pow^roduje ruch jego górnej ścianki oznaczonej literą M jak to przedstawia rys. 4. To wprawia w^r nich pisak, który rysuje odpowiednią krzywą.
