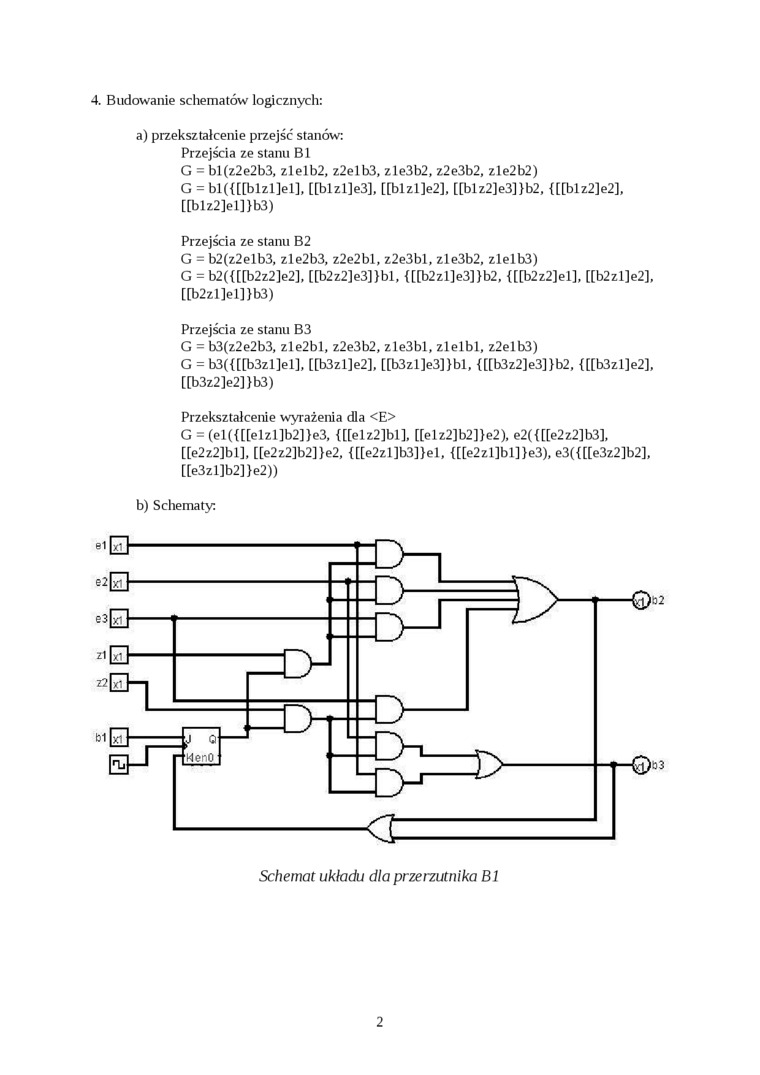

4. Budowanie schematów logicznych:

a) przekształcenie przejść stanów:

Przejścia ze stanu BI

G = bl(z2e2b3, zlelb2, z2elb3, zle3b2, z2e3b2, zle2b2)

G = bl({[[blzl]el], [[blzl]e3], [[blzl]e2], [[blz2]e3]}b2, {[[blz2]e2], [[blz2]e 1] }b3)

Przejścia ze stanu B2

G = b2(z2elb3, zle2b3, z2e2bl, z2e3bl, zle3b2, zlelb3)

G = b2({[[b2z2]e2], [[b2z2]e3]}bl, {[[b2zl]e3]}b2, {[[b2z2]el], [[b2zl]e2], [[b2zl]el]}b3)

Przejścia ze stanu B3

G = b3(z2e2b3, zle2bl, z2e3b2, zle3bl, zlelbl, z2elb3)

G = b3({[[b3zl]el], [[b3zl]e2], [[b3zl]e3]}bl, {[[b3z2]e3]}b2, {[[b3zl]e2], [[b3z2]e2]}b3)

Przekształcenie wyrażenia dla <E>

G = (el({[[elzl]b2]}e3, {[[elz2]bl], [[elz2]b2]}e2), e2({[[e2z2]b3], [[e2z2]bl], [[e2z2]b2]}e2, {[[e2zl]b3]}el, {[[e2zl]bl]}e3), e3({[[e3z2]b2], [[e3zl]b2] }e2))

b) Schematy:

Schemat układu dla przerzutnika B1

2
