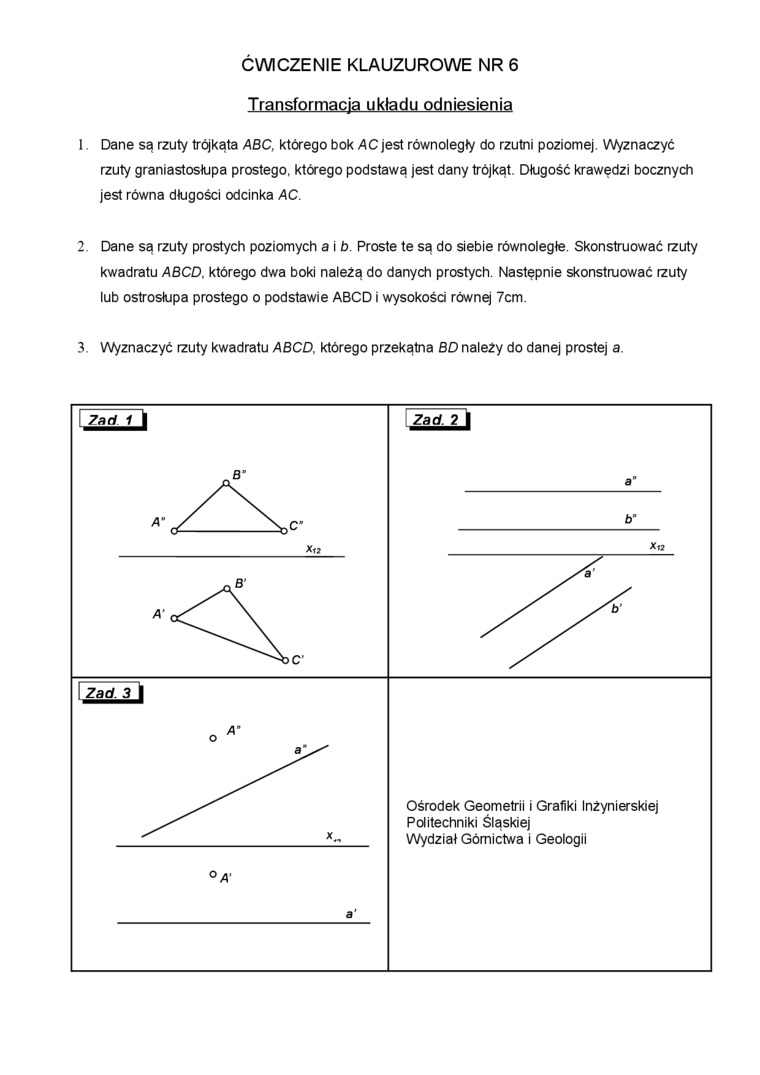

ĆWICZENIE KLAUZUROWE NR 6

Transformacja układu odniesienia

1.    Dane są rzuty trójkąta ABC, którego bok AC jest równoległy do rzutni poziomej. Wyznaczyć rzuty graniastosłupa prostego, którego podstawą jest dany trójkąt. Długość krawędzi bocznych jest równa długości odcinka AC.

2.    Dane są rzuty prostych poziomych a i b. Proste te są do siebie równoległe. Skonstruować rzuty kwadratu ABCD, którego dwa boki należą do danych prostych. Następnie skonstruować rzuty lub ostrosłupa prostego o podstawie ABCD i wysokości równej 7cm.

3.    Wyznaczyć rzuty kwadratu ABCD, którego przekątna SD należy do danej prostej a.
