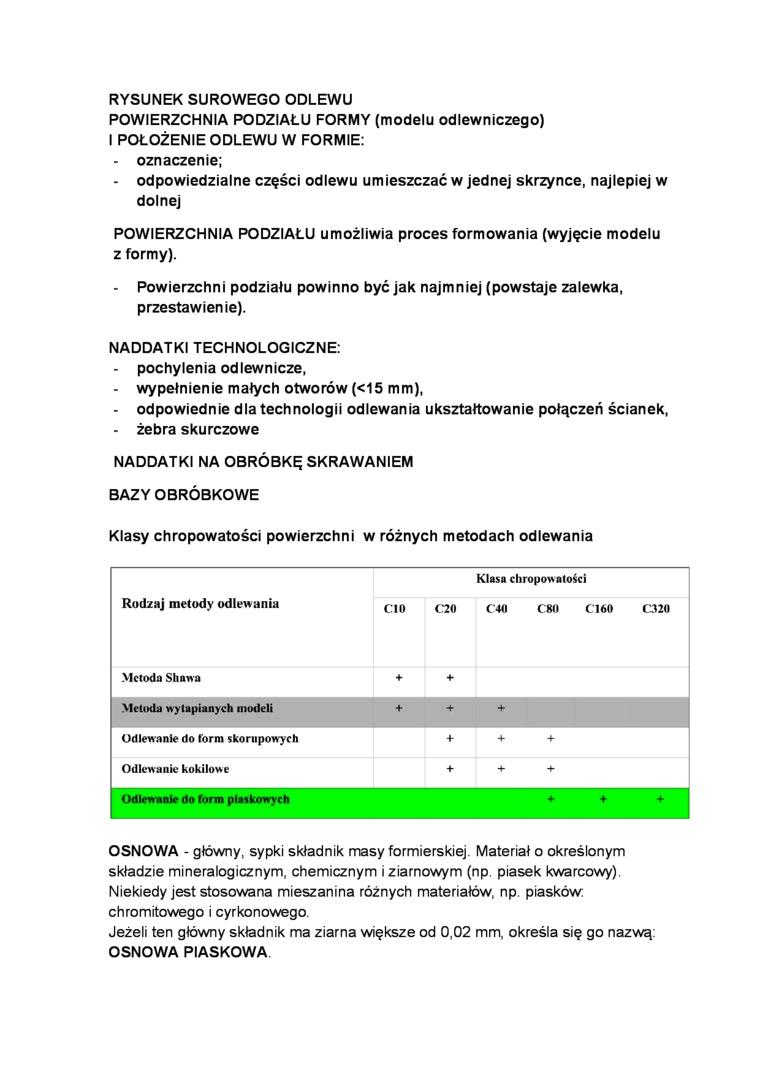

RYSUNEK SUROWEGO ODLEWU

POWIERZCHNIA PODZIAŁU FORMY (modelu odlewniczego)

I POŁOŻENIE ODLEWU W FORMIE:

-    oznaczenie;

-    odpowiedzialne części odlewu umieszczać w jednej skrzynce, najlepiej w dolnej

POWIERZCHNIA PODZIAŁU umożliwia proces formowania (wyjęcie modelu z formy).

-    Powierzchni podziału powinno być jak najmniej (powstaje zalewka, przestawienie).

NADDATKI TECHNOLOGICZNE:

-    pochylenia odlewnicze,

-    wypełnienie małych otworów (<15 mm),

-    odpowiednie dla technologii odlewania ukształtowanie połączeń ścianek,

-    żebra skurczowe

NADDATKI NA OBRÓBKĘ SKRAWANIEM BAZY OBRÓBKOWE

Klasy chropowatości powierzchni w różnych metodach odlewania

Rodzaj metody odlewania

Klasa chropowatości

CIO

C20

C40

C80 (160

C320

Metoda Shawa

+

+

Metoda wytapianych modeli

+

+

+

Odlewanie do form skorupowych

■f

+

+

Odlewanie kokilowe

+

+

+

Odlewanie do form piaskowych

♦ ♦

+

OSNOWA - główny, sypki składnik masy formierskiej. Materiał o określonym składzie mineralogicznym, chemicznym i ziarnowym (np. piasek kwarcowy). Niekiedy jest stosowana mieszanina różnych materiałów, np. piasków chromitowego i cyrkonowego.

Jeżeli ten główny składnik ma ziarna większe od 0,02 mm, określa się go nazwą: OSNOWA PIASKOWA
