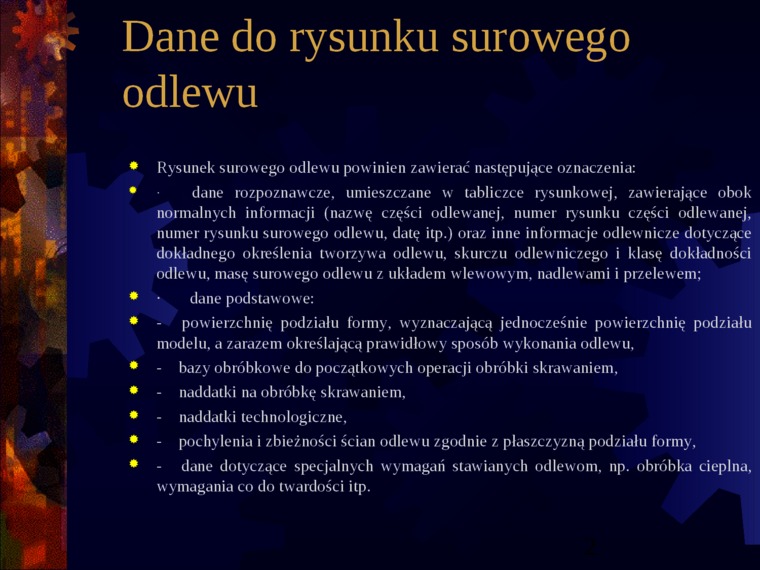

Dane do rysunku surowego odlewu

•    Rysunek surowego odlewu powinien zawierać następujące oznaczenia:

•    dane rozpoznawcze, umieszczane w tabliczce rysunkowej, zawierające obok normalnych informacji (nazwę części odlewanej, numer rysunku części odlewanej, numer rysunku surowego odlewu, datę itp.) oraz inne informacje odlewnicze dotyczące dokładnego określenia tworzywa odlewu, skurczu odlewniczego i klasę dokładności odlewu, masę surowego odlewu z układem wlewowym, nadlewami i przelewem;

•    dane podstawowe:

•    - powierzchnię podziału formy, wyznaczającą jednocześnie powierzchnię podziału modelu, a zarazem określającą prawidłowy sposób wykonania odlewu.

•    - bazy obróbkowe do początkowych operacji obróbki skrawaniem,

•    - naddatki na obróbkę skrawaniem.

•    - naddatki technologiczne,

•    - pochylenia i zbieżności ścian odlewu zgodnie z płaszczyzną podziału formy,

•    - dane dotyczące specjalnych wymagań stawianych odlewom, np. obróbka cieplna, wymagania co do twardości itp.
