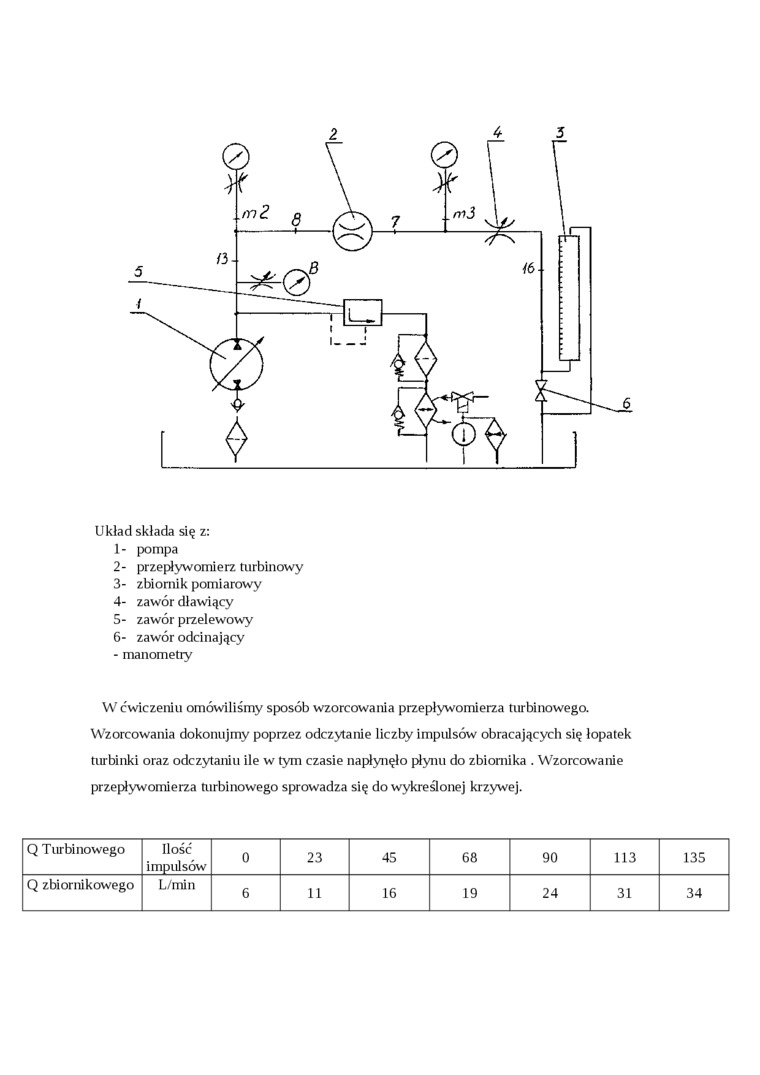

Układ składa się z:
1- pompa
2- przepływomierz turbinowy
3- zbiornik pomiarowy
4- zawór dławiący
5- zawór przelewowy
6- zawór odcinający - manometry
W ćwiczeniu omówiliśmy sposób wzorcowania przepływomierza turbinowego. Wzorcowania dokonujmy poprzez odczytanie liczby impulsów obracających się łopatek turbinki oraz odczytaniu ile w tym czasie napłynęło płynu do zbiornika . Wzorcowanie przepływomierza turbinowego sprowadza się do wykreślonej krzywej.
|
Q Turbinowego |
Ilość impulsów |
0 |
23 |
45 |
68 |
90 |
113 |
135 |
|
Q zbiornikowego |
L/min |
6 |
11 |
16 |
19 |
24 |
31 |
34 |
