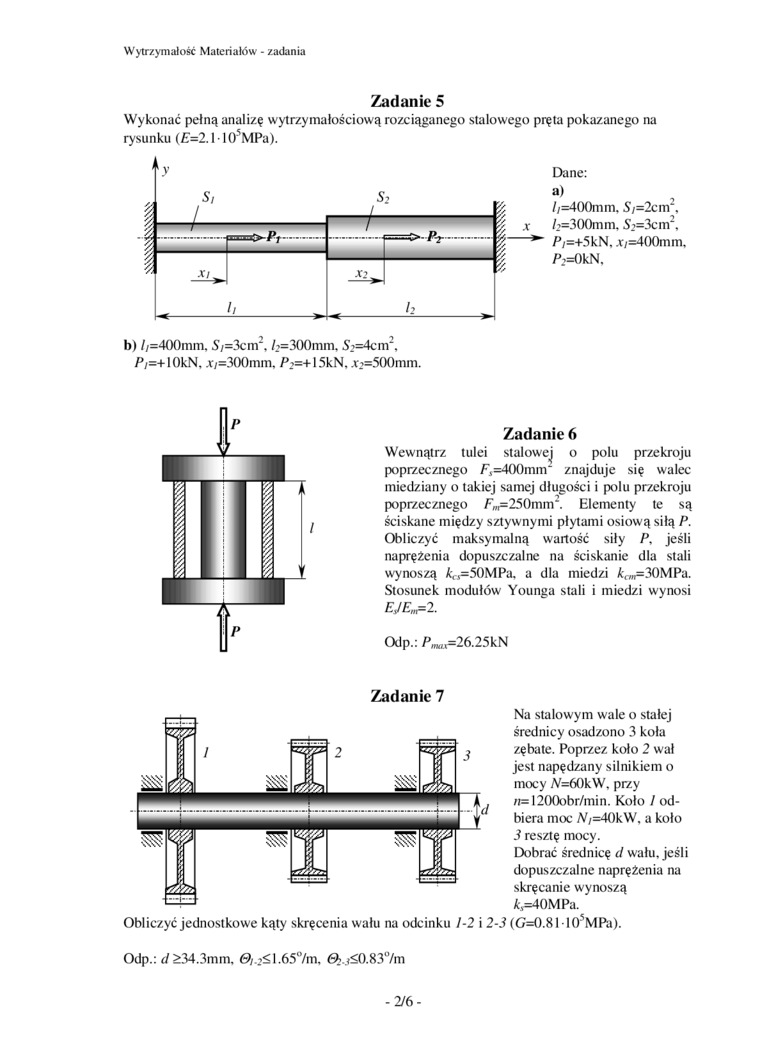

Wytrzymałość Materiałów - zadania

Zadanie 5

Wykonać pełną analizę wytrzymałościową rozciąganego stalowego pręta pokazanego na rysunku (£=2.1 • 10^sMPa).

Dane:

a)

//=400mm. 5/=2cm². />=3(K)mm. 5:=3cm^:, Py=+5kN, .i/=400mm, /^J:=OkN,

b) //=4(K)mm. 5/=3cm², /2=300mm, 5>=4cm^:, P/=+l()kN, .v/=300mm, /*>=+15kN, .v_>=500mm.

Zadanie 6

Wewnątrz tulei stalowej o polu przekroju poprzecznego F,=400mm‘ znajduje się walec miedziany o takiej samej długości i polu przekroju poprzecznego /^r„_l=250mm². Elementy te są ściskane między sztywnymi płytami osiową siłą P. Obliczyć maksymalną wartość siły P. jeśli naprężenia dopuszczalne na ściskanie dla stali wynoszą A^=50MPa, a dla miedzi A_r#n=30MPa. Stosunek modułów Younga stali i miedzi wynosi EJE„^ 2.

Odp.: Pmar=26.25kN

Zadanie 7

Na stalowym wale o stałej średnicy osadzono 3 koła zębate. Poprzez koło 2 wał jest napędzany silnikiem o mocy N=60kW, przy n=1200obr/min. Koło / odbiera moc JV/=40kW, a koło 3 resztę mocy.

Dobrać średnicę d wału, jeśli dopuszczalne naprężenia na skręcanie wynoszą &j=40MPa.

Obliczyć jednostkowe kąty skręcenia wału na odcinku 1-2 i 2-3 (G=0.8M0⁵MPa).

Odp.: d >34.3mm, 0/><1.657m, 0\ł<O.837m

-2/6-
