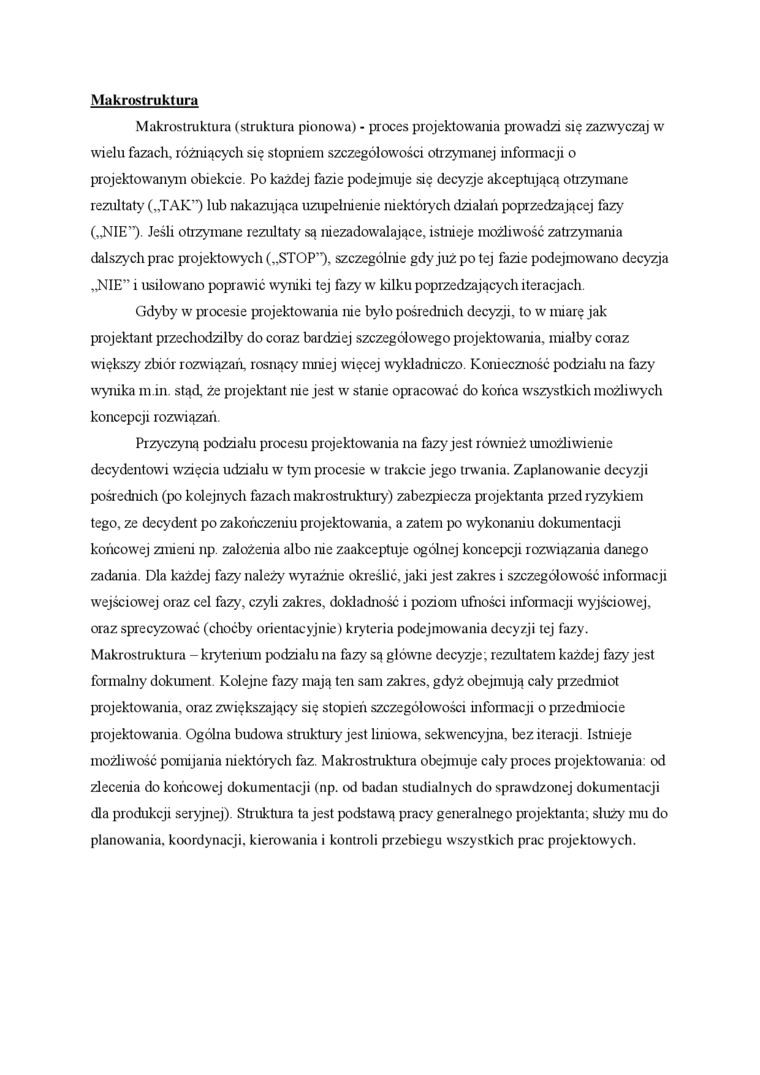

Makrostruktura

Makrostruktura (struktura pionowa) - proces projektowania prowadzi się zazwyczaj w wielu fazach, różniących się stopniem szczegółowości otr zymanej informacji o projektowanym obiekcie Po każdej fazie podejmuje się decyzje akceptującą otrzymane rezultaty („TAK”) lub nakazująca uzupełnienie niektórych działań poprzedzającej fazy („NIE”). Jeśli otrzymane rezultaty są niezadowalające, istnieje możliwość zatrzymania dalszych prac projektowych („STOP”), szczególnie gdyjużpotej fazie podejmowano decyzja „NIE” i usiłowano poprawić wyniki tej fazy w kilku poprzedzających iteracjach.

Gdyby w procesie projektowania nie było pośrednich decyzji, to w miarę jak projektant przechodziłby do coraz bardziej szczegółowego projektowania, miałby coraz większy zbiór rozwiązań, rosnący mniej więcej wykładniczo. Kottieczność podziału rta fazy wynika nt.in. stąd, że projektant nie jest w stanie opracować do końca wszystkich możliwych koncepcji rozwiązań.
