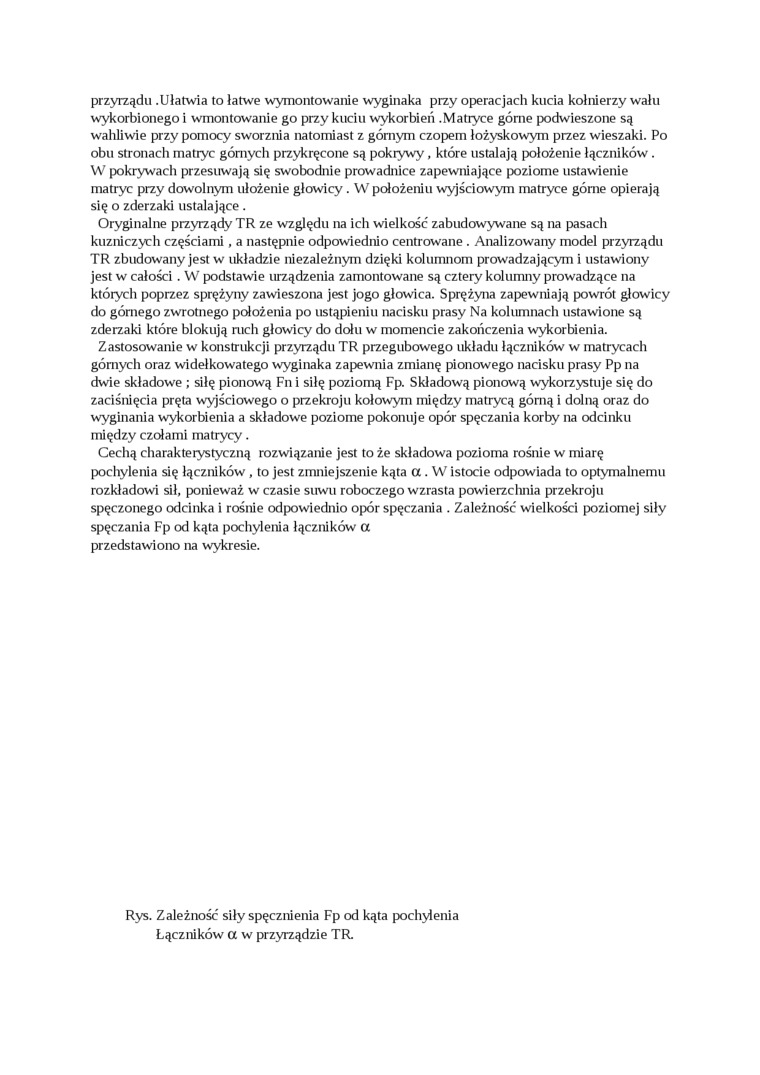

przyrządu .Ułatwia to łatwe wymontowanie wyginaka przy operacjach kucia kołnierzy wału wykorbionego i wmontowanie go przy kuciu wykorbień .Matryce górne podwieszone są wahliwie przy pomocy sworznia natomiast z górnym czopem łożyskowym przez wieszaki. Po obu stronach matryc górnych przykręcone są pokrywy, które ustalają położenie łączników.

W pokrywach przesuwają się swobodnie prowadnice zapewniające poziome ustawienie matryc przy dowolnym ułożenie głowicy . W położeniu wyjściowym matryce górne opierają się o zderzaki ustalające .

Oryginalne przyrządy TR ze względu na ich wielkość zabudowywane są na pasach kuźniczych częściami, a następnie odpowiednio centrowane . Analizowany model przyrządu TR zbudowany jest w układzie niezależnym dzięki kolumnom prowadzającym i ustawiony jest w całości. W podstawie urządzenia zamontowane są cztery kolumny prowadzące na których poprzez sprężyny zawieszona jest jogo głowica. Sprężyna zapewniają powrót głowicy do górnego zwrotnego położenia po ustąpieniu nacisku prasy Na kolumnach ustawione są zderzaki które blokują ruch głowicy do dołu w momencie zakończenia wykorbienia.

Zastosowanie w konstrukcji przyrządu TR przegubowego układu łączników w matrycach górnych oraz widełkowatego wyginaka zapewnia zmianę pionowego nacisku prasy Pp na dwie składowe ; siłę pionową Fn i siłę poziomą Fp. Składową pionową wykorzystuje się do zaciśnięcia pręta wyjściowego o przekroju kołowym między matrycą górną i dolną oraz do wyginania wykorbienia a składowe poziome pokonuje opór spęczania korby na odcinku między czołami matrycy.

Cechą charakterystyczną rozwiązanie jest to że składowa pozioma rośnie w miarę pochylenia się łączników , to jest zmniejszenie kąta a. W istocie odpowiada to optymalnemu rozkładowi sił, ponieważ w czasie suwu roboczego wzrasta powierzchnia przekroju spęczonego odcinka i rośnie odpowiednio opór spęczania . Zależność wielkości poziomej siły spęczania Fp od kąta pochylenia łączników a przedstawiono na wykresie.

Rys. Zależność siły spęcznienia Fp od kąta pochylenia Łączników a w przyrządzie TR.
