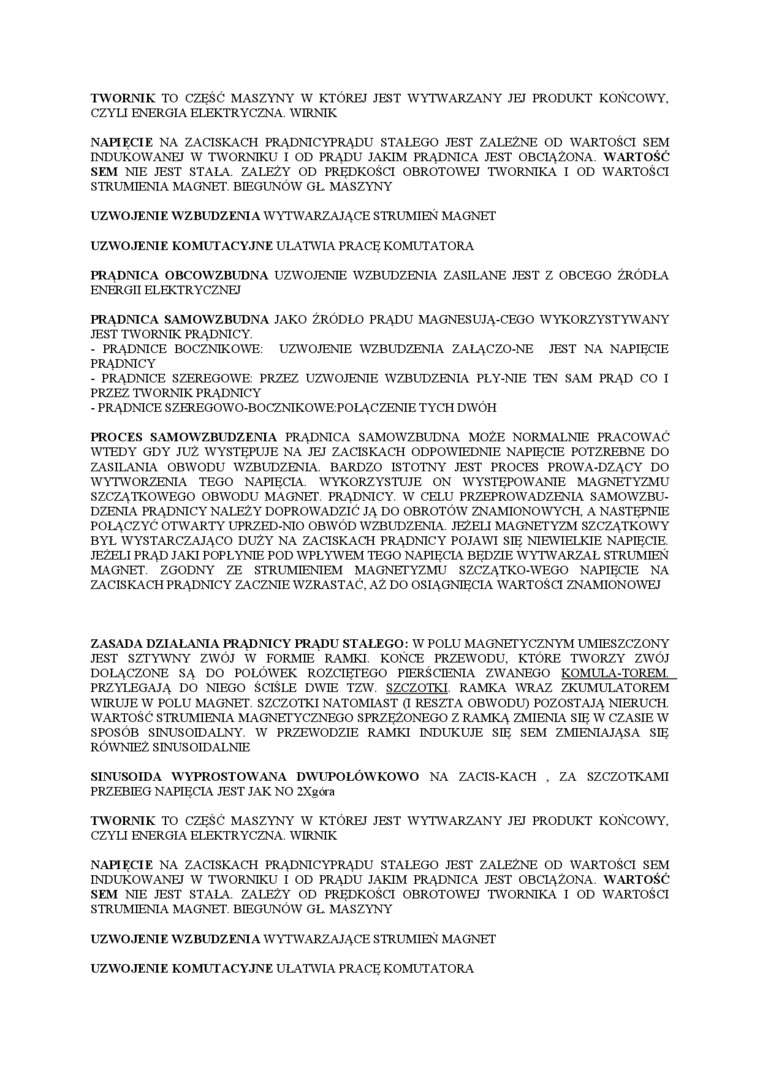

TWORNIK TO CZĘŚĆ MASZYNY W KTÓREJ JEST WYTWARZANY JEJ PRODUKT KOŃCOWY. CZYLI ENERGIA ELEKTRYCZNA. WIRNIK

NAPIĘCIE NA ZACISKACH PRĄDNICYPRĄDU STAŁEGO JEST ZALEŻNE OD WARTOŚCI SEM INDUKOWANEJ W TWORNIK U I OD PRĄDU JAKIM PRĄDNICA JEST OBCIĄŻONA. WARTOŚĆ SEM NIE JEST STAŁA. ZALEŻY OD PRĘDKOŚCI OBROTOWEJ TWORNIKA I OD WARTOŚCI STRUMIENIA MAGNET. BIEGUNÓW GL MASZYNY

UZWOJENIE WZBUDZENIA WYTWARZAJĄCE STRUMIEŃ MAGNET

UZWOJENIE KOMUTACYJNE UŁATWIA PRACĘ KOMUTATORA

PRĄDNICA OBCOWZBUDNA UZWOJENIE WZBUDZENIA ZASILANE JEST Z OBCEGO ŹRÓDŁA ENERGII ELEKTRYCZNEJ

PRĄDNICĄ SAMOWZBUDNA JAKO ŹRÓDŁO PRĄDU MAGNESUJĄ-CEGO WYKORZYSTYWANY JEST TWORNIK PRĄDNICY.

-    PRĄDNICE BOCZNIKOWE:    UZWOJENIE WZBUDZENIA ZALĄCZO-NE JEST NA NAPIĘCIE

PRĄDNICY

-    PRĄDNICE SZEREGOWE: PRZEZ UZWOJENIE WZBUDZENIA PLY-NIE TEN SAM PRĄD CO I PRZEZ TWORNIK PRĄDNICY

-    PRĄDNICE SZEREGOWO-BOCZNIKOWE POLĄCZENIE TYCH DWÓH

PROCES SAMOWZBUDZENIA PRĄDNICA SAMOWZBUDNA MOŻE NORMALNIE PRACOWAĆ WTEDY GDY JUŻ WYSTĘPUJE NA JEJ ZACISKACH ODPOWIEDNIE NAPIĘCIE POTZREBNE DO ZASILANIA OBWODU WZBUDZENIA. BARDZO ISTOTNY JEST PROCES PROWA-DZĄCY DO WYTWORZENIA TEGO NAPIĘCIA. WYKORZYSTUJE ON WYSTĘPOWANIE MAGNETYZMU SZCZĄTKOWEGO OBWODU MAGNET. PRĄDNICY. W CELU PRZEPROWADZENIA SAMOWZBUDZENIA PRĄDNICY NALEŻY DOPROWADZIĆ JĄ DO OBROTÓW ZNAMIONOWYCH, A NASTĘPNIE POŁĄCZYĆ OTWARTY UPRZED-NIO OBWÓD WZBUDZENIA. JEŻ EU MAGNETYZM SZCZĄTKOWY BYL WYSTARCZAJĄCO DUŻY NA ZACISKACH PRĄDNICY POJAWI SIĘ NIEWIELKIE NAPIĘCIE JEŻELI PRĄD JAKI POPŁYNIE POD WPŁYWEM TEGO NAPIĘCIA BĘDZIE WYTWARZAŁ STRUMIEŃ MAGNET. ZGODNY ZE STRUMIENIEM MAGNETYZMU SZCZĄTKO-WEGO NAPIĘCIE NA ZACISKACH PRĄDNICY ZACZNIE WZRASTAĆ, AŻ DO OSIĄGNIĘCIA WARTOŚCI ZNAMIONOWEJ

ZASADA DZIAŁANIA PRĄDNICY PRĄDU STAŁEGO: W POLU MAGNETYCZNYM UMIESZCZONY JEST SZTYWNY ZWÓJ W FORMIE RAMKI. KOŃCE PRZEWODU. KTÓRE TWORZY ZWÓJ DOŁĄCZONE SĄ DO POŁÓWEK ROZCIĘTEGO PIERŚCIENIA ZWANEGO KOMUIA-TOREM. PRZYLEGAJĄ DO NIEGO ŚCIŚLE DWIE TZW. SZCZOTKI RAMKA WRAZ ZKUMULATOREM WIRUJE W POLU MAGNET. SZCZOTKI NATOMIAST (I RESZTA OBWODU) POZOSTAJĄ NIERUCH. WARTOŚĆ STRUMIENIA MAGNETYCZNEGO SPRZĘŻONEGO Z RAMKĄ ZMIENIA SIĘ W CZASIE W SPOSÓB SINUSOIDALNY W PRZEWODZIE RAMKI INDUKUJE SIĘ SEM ZMIENIAJĄSA SIĘ RÓWNIEŻ SINUSOIDALNIE

SINUSOIDA WYPROSTOWANA DWUPOLÓWKOWO NA ZACIS-KACH . ZA SZCZOTKAMI PRZEBIEG NAPIĘCIA JEST JAK NO 2Xgóra

TWORNIK TO CZĘŚĆ MASZYNY W KTÓREJ JEST WYTWARZANY JEJ PRODUKT KOŃCOWY, CZYU ENERGIA ELEKTRYCZNA. WIRNIK

NAPIĘCIE NA ZACISKACH PRĄDNICYPRĄDU STAŁEGO JEST ZALEŻNE OD WARTOŚCI SEM INDUKOWANEJ W TWORNIKU I OD PRĄDU JAKIM PRĄDNICA JEST OBCIĄŻONA. WARTOŚĆ SEM NIE JEST STAŁA,. ZALEŻY OD PRĘDKOŚCI OBROTOWEJ TWORNIKA I OD WARTOŚCI STRUMIENIA MAGNET. BIEGUNÓW GL MASZYNY

UZWOJENIE WZBUDZENIA WYTWARZAJĄCE STRUMIEŃ MAGNET

UZWOJENIE KOMUTACYJNE UŁATWIA PRACĘ KOMUTATORA
