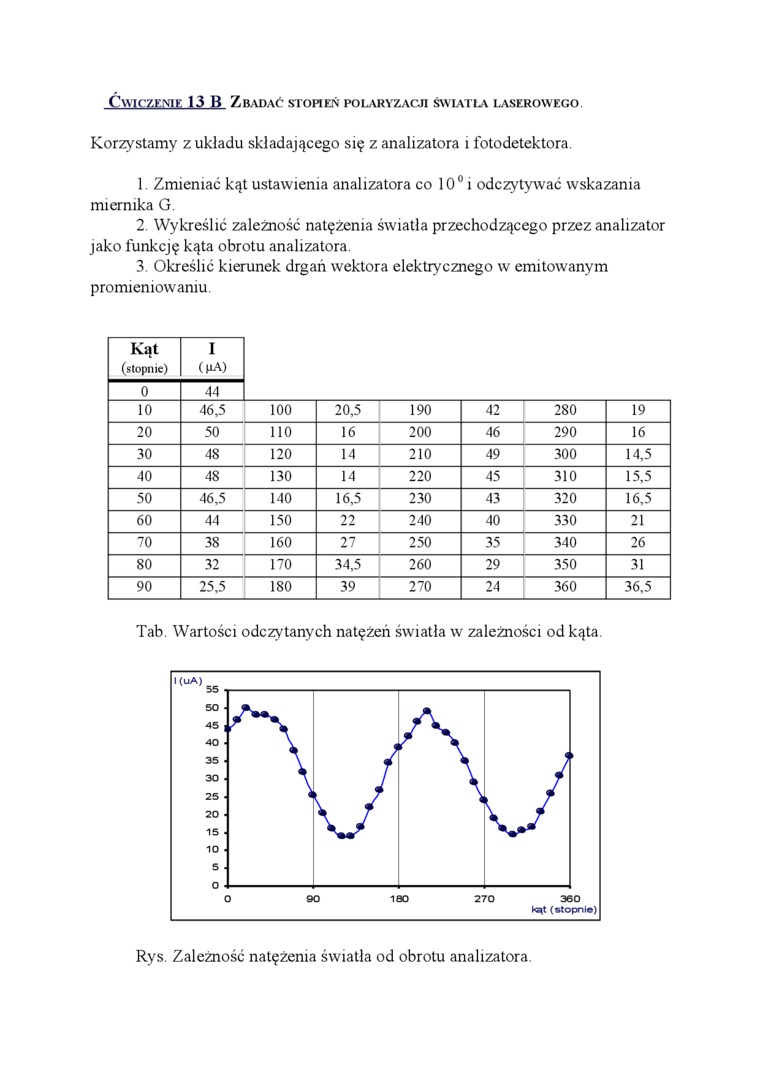

Ćwiczenie _Ł3_B_ Zbadać stopień polaryzacji światła laserowego. Korzystamy z układu składającego się z analizatora i fotodetektora.

1 Zmieniać kąt ustawienia analizatora co 10° i odczytywać wskazania miernika G.

2.    Wykreślić zależność natężenia światła przechodzącego przez analizator jako funkcję kąta obrotu analizatora.

3.    Określić kierunek drgań wektora elektrycznego w emitowanym promieniowaniu.

Kąt (stopnie)	I (MA)
0	44
10	46,5	100	20,5	190	42	280	19
20	50	110	16	200	46	290	16
30	48	120	14	210	49	300	14,5
40	48	130	14	220	45	310	15,5
50	46,5	140	16,5	230	43	320	16,5
60	44	150	22	240	40	330	21
70	38	160	27	250	35	340	26
80	32	170	34,5	260	29	350	31
90	25,5	180	39	270	24	360	36,5

Tab. Wartości odczytanych natężeń światła w zależności od kąta.

Rys. Zależność natężenia światła od obrotu analizatora.
