których krótsze styka się z kowadełkiem 5. Drugie ramię zakończone jest sektorowym kołem zębatym, współpracującym z małym kołem w osi którego zamocowana jest wskazówka. Pomiar czujnikiem polega na wstępnym nastawieniu wartości zerowej z wykorzystaniem wzorca w postaci płytki wzorcowej a następnie określeniu odchyłki między wzorcem i wielkością mierzoną. Dobór miary wzorca odbywa się na podstawie wstępnego pomiaru mikrometrem. Wzorzec wstawia się między powierzchnie pomiarowe elementów 4 i 5, następnie pokręca nakrętką 3 przesuwu kowadełka do uzyskania wskazania zerowego na podzialce czujnika. Takie nastawienie blokuje się tuleją zaciskową 2. W celu wyjęcia płytek wzorcowych oraz wstawienia detalu należy odciągnąć powierzchnie pomiarowe, używając dźwigni odsunięcia kowadełka 7.
7 / \J 1 I |
it J |
1 |
1 \ |

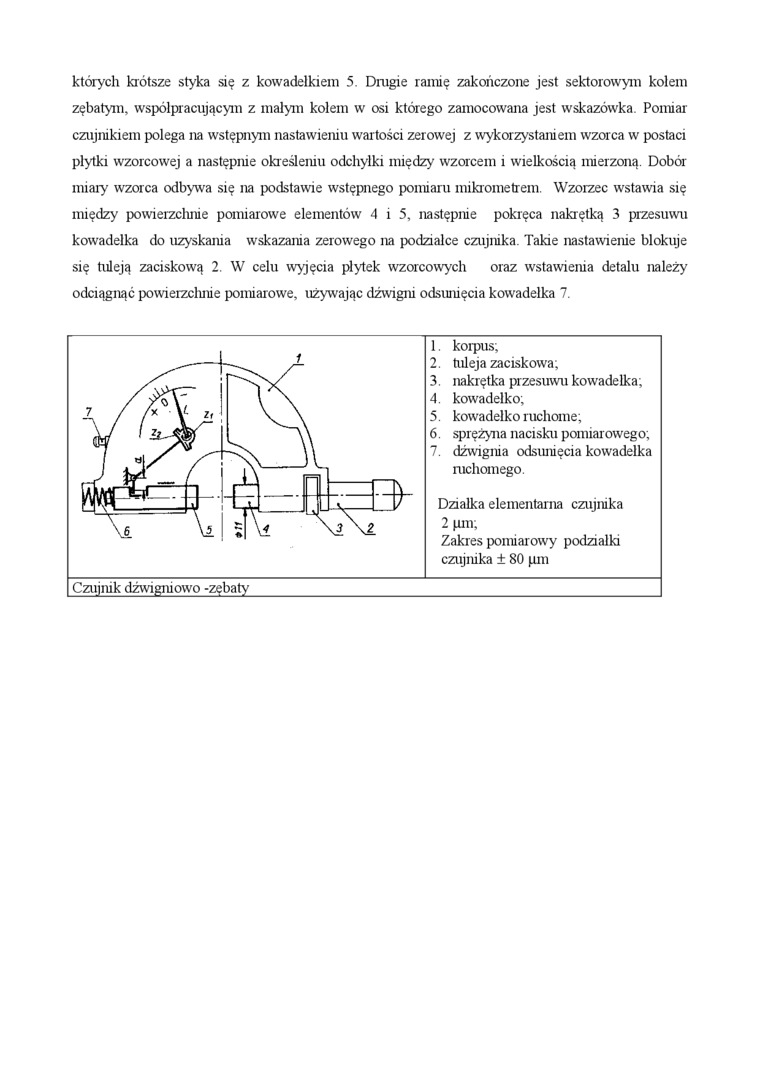

1 korpus, 2. tuleja zaciskowa; 3. nakrętka przesuwu kowadełka; 4. kowadełko; 5. kowadełko ruchome; 6. sprężyna nacisku pomiarowego; 7. dźwignia odsunięcia kowadełka ruchomego. Działka elementarna czujnika 2 pm ; Zakres pomiarowy podzialki czujnika ± 80 pm |
J - |
i— t — * | |||
\6 |
\t| |
2| \i | ||
Czujnik dźwigniowo -zębaty |
