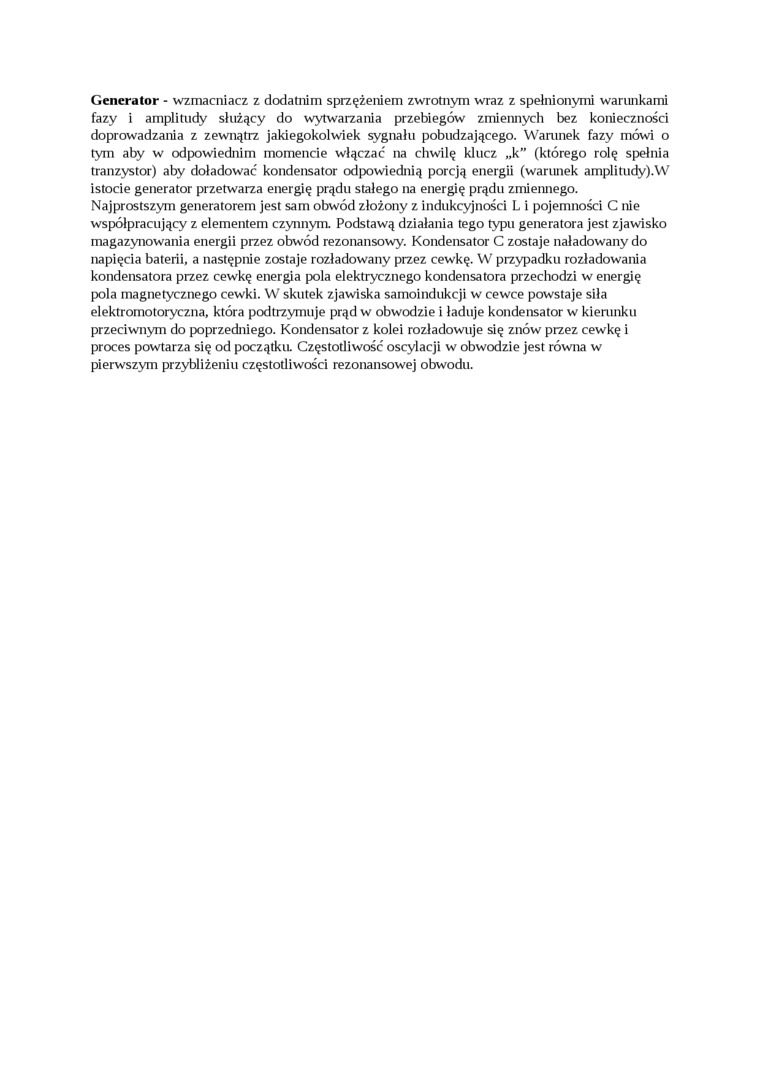

Generator - wzmacniacz z dodatnim sprzężeniem zwrotnym wraz z spełnionymi warunkami fazy i amplitudy służący do wytwarzania przebiegów zmiennych bez konieczności doprowadzania z zewnątrz jakiegokolwiek sygnału pobudzającego. Warunek fazy mówi o tym aby w odpowiednim momencie włączać na chwilę klucz „k” (którego rolę spełnia tranzystor) aby doładować kondensator odpowiednią porcją energii (warunek amplitudy).W istocie generator przetwarza energię prądu stałego na energię prądu zmiennego.

Najprostszym generatorem jest sam obwód złożony z indukcyjności L i pojemności C nie współpracujący z elementem czynnym. Podstawą działania tego typu generatora jest zjawisko magazynowania energii przez obwód rezonansowy. Kondensator C zostaje naładowany do napięcia baterii, a następnie zostaje rozładowany przez cewkę. W przypadku rozładowania kondensatora przez cewkę energia pola elektrycznego kondensatora przechodzi w energię pola magnetycznego cewki. W skutek zjawiska samoindukcji w cewce powstaje siła elektromotoryczna, która podtrzymuje prąd w obwodzie i ładuje kondensator w kierunku przeciwnym do poprzedniego. Kondensator z kolei rozładowuje się znów przez cewkę i proces powtarza się od początku. Częstotliwość oscylacji w obwodzie jest równa w pierwszym przybliżeniu częstotliwości rezonansowej obwodu.
