Drgania relaksacyjne

l.Op is ćwiczenia.

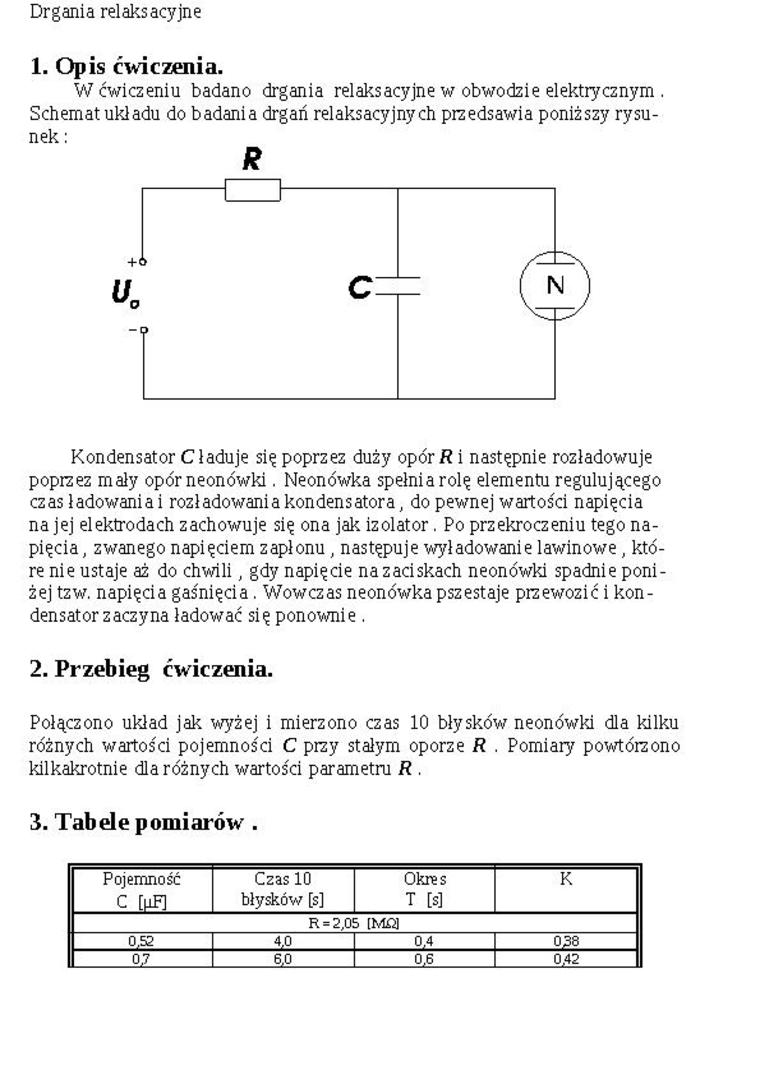

W ćwiczeniu badano drgania relaksacyjne w obwodzie elektrycznym . Schemat układu do badania drgań relaksacyjnych przedsawia poniższy rysunek :

R

Kondensator C ładuje się poprzez duży opór R i następnie rozładowuje poprzez mały opór neonówki. Neonówka spełnia rolę elementu regulującego czas ładowani a i rozładowani a kondensator a, do pewnej wartości napięcia na jej elektrodach zachowuje się ona jak izolator. Po przekroczeniu tego napięcia, zwanego napięciem zapłonu , następuje wyładowanie lawinowe, które nie ustaje aż do chwili, gdy napięcie na zaciskach neonówki spadnie poniżej tzw. napięcia gasnięcia. Wówczas neonówka pszestaje przewozić i kondensator zaczyna ładować się ponownie .

2.    Przebieg ćwiczenia.

Połączono układ jak wyżej i mierzono czas 10 błysków neonówki dla kilku różnych wartości pojemności C przy stałym oporze R . Pomiary powtórzono kilkakrotnie dla różnych wartości parametru R .

3.    Tabele pomiarów .

Pojemność	Czas 10	Okres	K
c [UF]	błysków [s]	T [s]
R = 2,05 [Mfil
0,52	4,0	0,4	038
_01_	_ŁO_	_QJ_	0,42
