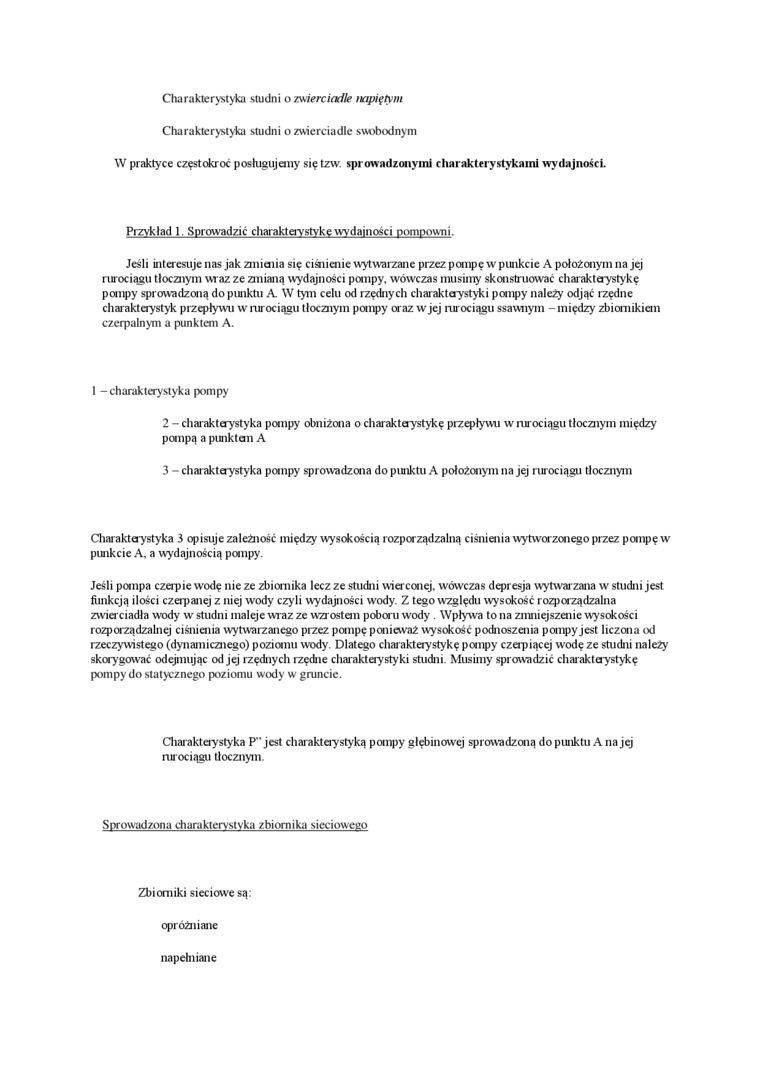

Charakterystyka studni o zwierciadle napiętym Charakterystyka studni o zwierciadle swobodnym W praktyce częstokroć posługujemy się tzw. sprowadzonymi charakterystykami wydajności.

Przykład 1. Sprowadzić charakterystykę wydajności pompowni.

Jeśli interesuje nas jak zmienia się ciśnienie wytwarzane przez pompę w punkcie A położonym na jej rurociągu tłocznym wraz ze zmianą wydajności pompy, wówczas musimy skonstruować charakterystykę pompy sprowadzoną do punktu A W tym celu od rzędnych charakterystyki pompy należy odjąć rzędne charakterystyk przepływu w rurociągu tłocznym pompy oraz w jej rurociągu ssawnym - między zbiornikiem czerpalnym a punktem A.

I - charakterystyka pompy

2    - charakterystyka pompy obniżona o charakterystykę przepływu w rurociągu tłocznym między pompą a punk tan A

3    - charakterystyka pompy sprowadzona do punktu A położonym na jej rurociągu tłocznym

Charakterystyka 3 opisuje zależność między wysokością rozporządza Iną ciśnienia wytworzonego przez pompę w punkcie A, a wydajnością pompy.

Jeśli pompa czerpie wodę nie ze zbiornika lecz ze studni wierconej, wówczas depresja wytwarzana w studni jest funkcją ilości czerpanej z niej wody czyli wydajności wody. Z tego względu wysokość rozporządzalna zwierciadła wody w studni maleje wraz ze wzrostem poboru wody . Wpływa to na zmniejszenie wysokości rozporządzalnej ciśnienia wytwarzanego przez pompę ponieważ wysokość podnoszenia pompy jest liczona od rzeczywistego (dynamicznego) poziomu wody. Dlatego charakterystykę pompy czerpiącej wodę ze studni należy skorygować odejmując od jej rzędnych rzędne charakterystyki studni. Musimy sprowadzić charakterystykę pompy do statycznego poziomu wody w gruncie.

Charakterystyka P" jest charaktaystyką pompy głębinowej sprowadzoną do punktu A na jej rurociągu tłocznym.

Sprowadzona charakterystyka zbiornika sieciowego

Zbiorniki sieciowe są: opróżniane

napełniane
