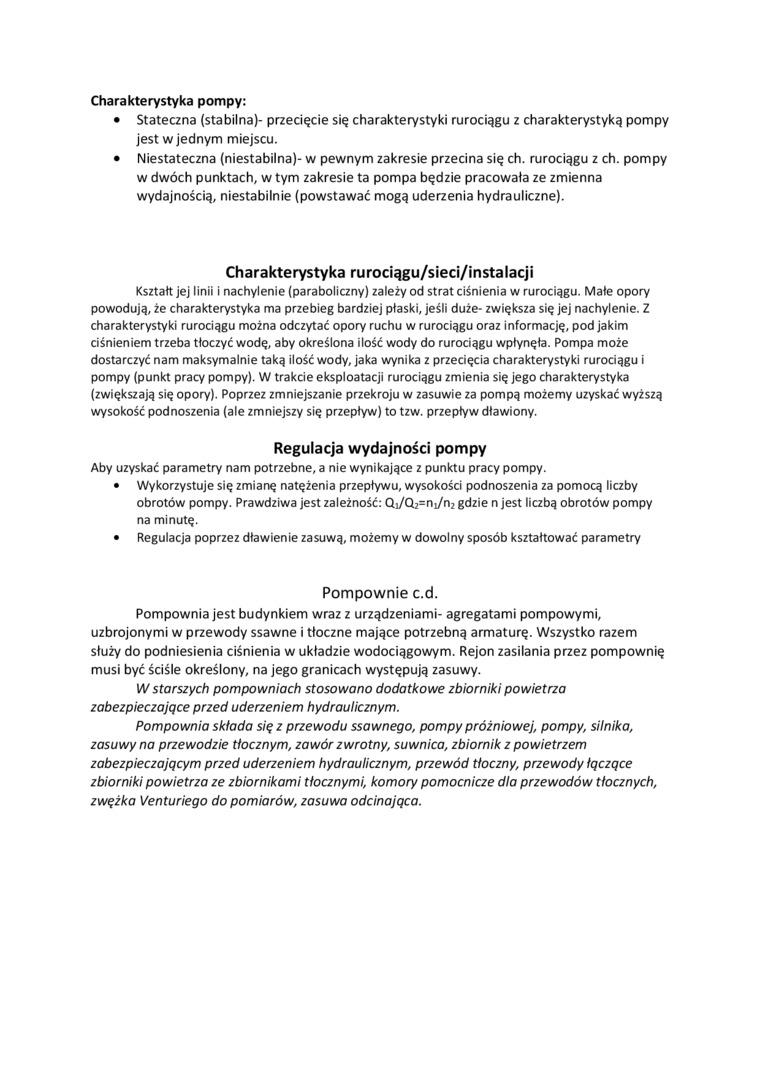

Charakterystyka pompy:

•    Stateczna (stabilna)- przecięcie się charakterystyki rurociągu z charakterystyką pompy jest w jednym miejscu.

•    Niestateczna (niestabilna)- w pewnym zakresie przecina się ch. rurociągu z ch. pompy w dwóch punktach, w tym zakresie ta pompa będzie pracowała ze zmienna wydajnością, niestabilnie (powstawać mogą uderzenia hydrauliczne).

Charakterystyka rurociągu/sieci/instalacji

Kształt jej linii i nachylenie (paraboliczny) zależy od strat ciśnienia w rurociągu. Małe opory powodują, że charakterystyka ma przebieg bardziej płaski, jeśli duże- zwiększa się jej nachylenie. Z charakterystyki rurociągu można odczytać opory ruchu w rurociągu oraz informację, pod jakim ciśnieniem trzeba tłoczyć wodę, aby określona ilość wody do rurociągu wpłynęła. Pompa może dostarczyć nam maksymalnie taką ilość wody, jaka wynika z przecięcia charakterystyki rurociągu i pompy (punkt pracy pompy). W trakcie eksploatacji rurociągu zmienia się jego charakterystyka (zwiększają się opory). Poprzez zmniejszanie przekroju w zasuwie za pompą możemy uzyskać wyższą wysokość podnoszenia (ale zmniejszy się przepływ) to tzw. przepływ dławiony.

Regulacja wydajności pompy

Aby uzyskać parametry nam potrzebne, a nie wynikające z punktu pracy pompy.

•    Wykorzystuje się zmianę natężenia przepływu, wysokości podnoszenia za pomocą liczby obrotów pompy. Prawdziwa jest zależność: Qi/Q₂=ni/n₂ gdzie n jest liczbą obrotów pompy na minutę.

•    Regulacja poprzez dławienie zasuwą, możemy w dowolny sposób kształtować parametry

Pompownie c.d.

Pompownia jest budynkiem wraz z urządzeniami- agregatami pompowymi, uzbrojonymi w przewody ssawne i tłoczne mające potrzebną armaturę. Wszystko razem służy do podniesienia ciśnienia w układzie wodociągowym. Rejon zasilania przez pompownię musi być ściśle określony, na jego granicach występują zasuwy.

W starszych pompowniach stosowano dodatkowe zbiorniki powietrza zabezpieczające przed uderzeniem hydraulicznym.

Pompownia składa się z przewodu ssawnego, pompy próżniowej, pompy, silnika, zasuwy na przewodzie tłocznym, zawór zwrotny, suwnica, zbiornik z powietrzem zabezpieczajgcym przed uderzeniem hydraulicznym, przewód tłoczny, przewody łączące zbiorniki powietrza ze zbiornikami tłocznymi, komory pomocnicze dla przewodów tłocznych, zwężka Venturiego do pomiarów, zasuwa odcinająca.
