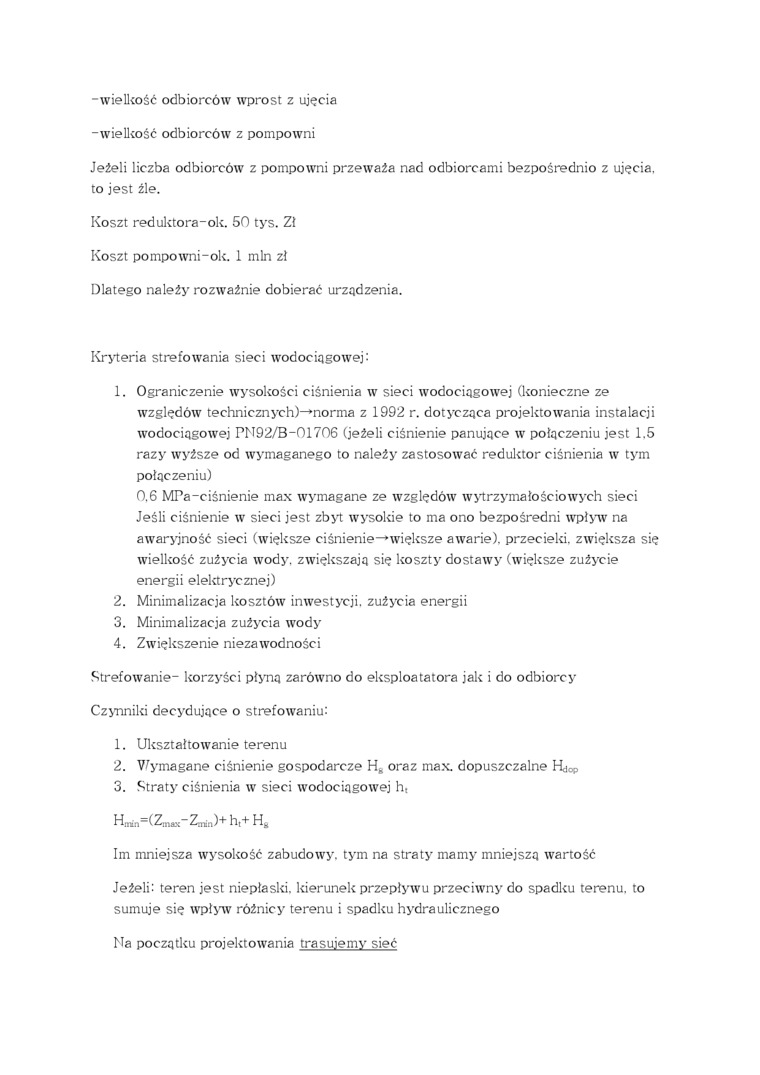

-wielitość odbiorców wprost z ujęcia -wielkość odbiorców z pompowni

Jeżeli liczba odbiorców z pompowni przeważa nad odbiorcami bezpośrednio z ujęcia, to jest źle.

Koszt reduktora-ok. 50 tys. Zł

Koszt pompowni-ok. 1 min zł

Dlatego należy rozważnie dobierać urządzenia.

Kryteria strofowania sieci wodociągowej:

1.    Ograniczenie wysokości ciśnienia w sieci wodociągowej (konieczne ze względów technicznych)->norma z 1992 r. dotycząca projektowania instalacji wodociągowej PN92/B-01706 (jeżeli ciśnienie panujqce w połqczeniu jest 1.5 razy wyższe od wymaganego to należy zastosować reduktor ciśnienia w tym połqczeniu)

0.6 MPa-ciśnienie max wymagane ze względów wytrzymałościowych sieci Jeśli ciśnienie w sieci jest zbyt wysokie to ma ono bezpośredni wpływ na awaryjność sieci (większe ciśnienie-*większe awarie), przecieki, zwiększa się wielkość zużycia wody. zwiększajq się koszty dostawy (większe zużycie energii elektrycznej)

2.    Minimalizacja kosztów inwestycji, zużycia energii

3.    Minimalizacja zużycia wody

4.    Zwiększenie niezawodności

Strofowanie- korzyści płynq zarówno do eksploatatora jak i do odbiorcy Czynniki decydujqce o strofowaniu:

1.    Ukształtowanie terenu

2.    Wymagane ciśnienie gospodarcze H_k oraz max. dopuszczalne Hdop

3.    Straty ciśnienia w sieci wodociągowej h,

Hnin”(Zinax^-Zmin)'*' ht⁺ H_k

Im mniejsza wysokość zabudowy, tym na straty mamy mniejsza wartość

Jeżeli: teren jest niepłaski. kierunek przepływu przeciwny do spadku terenu, to

sumuje się wpływ różnicy terenu i spadku hydraulicznego

Ma początku projektowania trasujemy sieć
