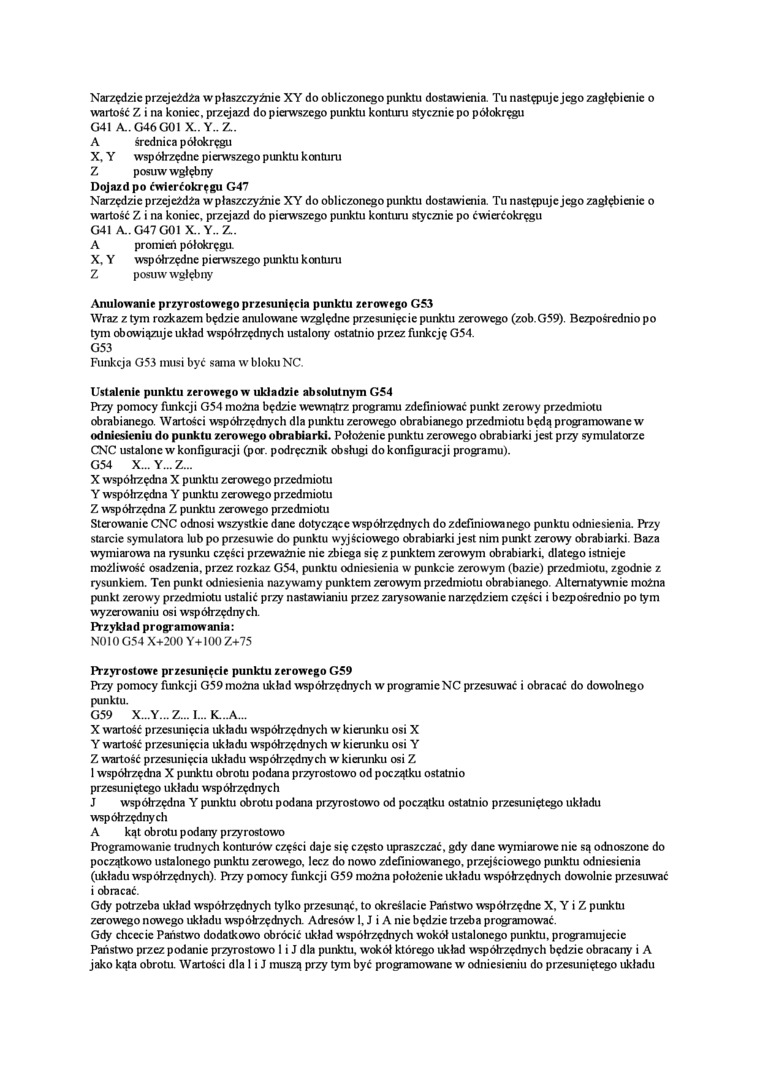

Narzędzie przejeżdża wpłaszczyżnie XY do obliczonego punktu dostawienia. Tu następuje jego zagłębienie o wartość Z i na koniec, przejazd do pierwszego punktu konturu stycznie po półokręgu G41 A..G46G01 X..Y..Z..

A    średnica półokręgu

X, Y współrzędne pierwszego punktu konturu

Z    posuw wgłębny

Dojazd po ćwlerćokręgu G47

Narzędzie przejeżdża wpłaszczyżnie XY do obliczonego punktu dostawienia. Tu następuje jego zagłębienie o wartość Z i na koniec, przejazd do pierwszego punktu konturu stycznie po ćwierćokręgu G41 A..G47G01 X..Y..Z..

A    promień półokręgu.

X, Y współrzędne pierwszego punktu konturu Z    posuw wgłębny

Anulowanie przyrostowego przesunięcia punktu zerowego G53

Wraz z tym rozkazem będzie anulowane względne przesunięcie punktu zerowego (zob.G59). Bezpośrednio po tym obowiązuje układ współrzędnych ustalony ostatnio przez funkcję G54.

G53

Funkcja G53 musi być sama w bloku NC.

Ustalenie punktu zerowego w układzie absolutnym G54

Przy pomocy funkcji G54 można będzie wewnątrz programu zdefiniować punkt zerowy przedmiotu obrabianego. Wartości współrzędnych dla punktu zerowego obrabianego przedmiotu będą programowane w odniesieniu do punktu zerowego obrabiarki. Położenie punktu zerowego obrabiarki jest przy symulatorze CNC ustalone w konfiguracji (por. podręcznik obsługi do konfiguracji programu).

G54    X... Y... Z...

X współrzędna X punktu zerowego przedmiotu

Y    współrzędna Y punktu zerowego przedmiotu Z współrzędna Z punktu zerowego przedmiotu

Sterowanie CNC odnosi wszystkie dane dotyczące współrzędnych do zdefiniowanego punktu odniesienia. Przy starcie symulatora lub po przesuwie do punktu wyjściowego obrabiarki jest nim punkt zerowy obrabiarki. Baza wymiarowa na rysunku części przeważnie nie zbiega się z punktem zerowym obrabiarki, dlatego istnieje możliwość osadzenia, przez rozkaz G54. punktu odniesienia w punkcie zerowym (bazie) przedmiotu, zgodnie z rysunkiem. Ten punkt odniesienia nazywamy punktem zerowym przedmiotu obrabianego. Alternatywnie można punkt zerowy przedmiotu ustalić przy nastawianiu przez zarysowanie narzędziem części i bezpośrednio po tym wyzerowaniu osi współrzędnych.

Przykład programowania:

NO 10 G54 X+200 Y+1(X) Z+75

Przyrostowe przesunięcie punktu zerowego G59

Przy pomocy funkcji G59 można układ współrzędnych w programie NC przesuwać i obracać do dowolnego punktu.

G59    X...Y... Z... I... K...A...

X wartość przesunięcia układu współrzędnych w kierunku osi X

Y    wartość przesunięcia układu współrzędnych w kierunku osi Y Z wartość przesunięcia układu współrzędnych w kierunku osi Z

1 współrzędna X punktu obrotu podana przyrostowo od początku ostatnio przesuniętego układu współrzędnych

J współrzędna Y punktu obrotu podana przyrostowo od początku ostatnio przesuniętego układu współrzędnych

A kąt obrotu podany przyrostowo

Programowanie trudnych konturów części daje się często upraszczać, gdy dane wymiarowe nie są odnoszone do początkowo ustalonego punktu zerowego, lecz do nowo zdefiniowanego, przejściowego punktu odniesienia (układu współrzędnych). Przy pomocy funkcji G59 można położenie układu współrzędnych dowolnie przesuwać i obracać.

Gdy potrzeba układ współrzędnych tylko przesunąć, to określacie Państwo współrzędne X, Y i Z punktu zerowego nowego układu współrzędnych. Adresów I, J i A nie będzie trzeba programować.

Gdy chcecie Państwo dodatkowo obrócić układ współrzędnych wokół ustalonego punktu, programujecie Państwo przez podanie przyrostowo I i J dla punktu, wokół którego układ współrzędnych będzie obracany i A jako kąta obrotu. Wartości dla 1 i J muszą przy tym być programowane w odniesieniu do przesuniętego układu
