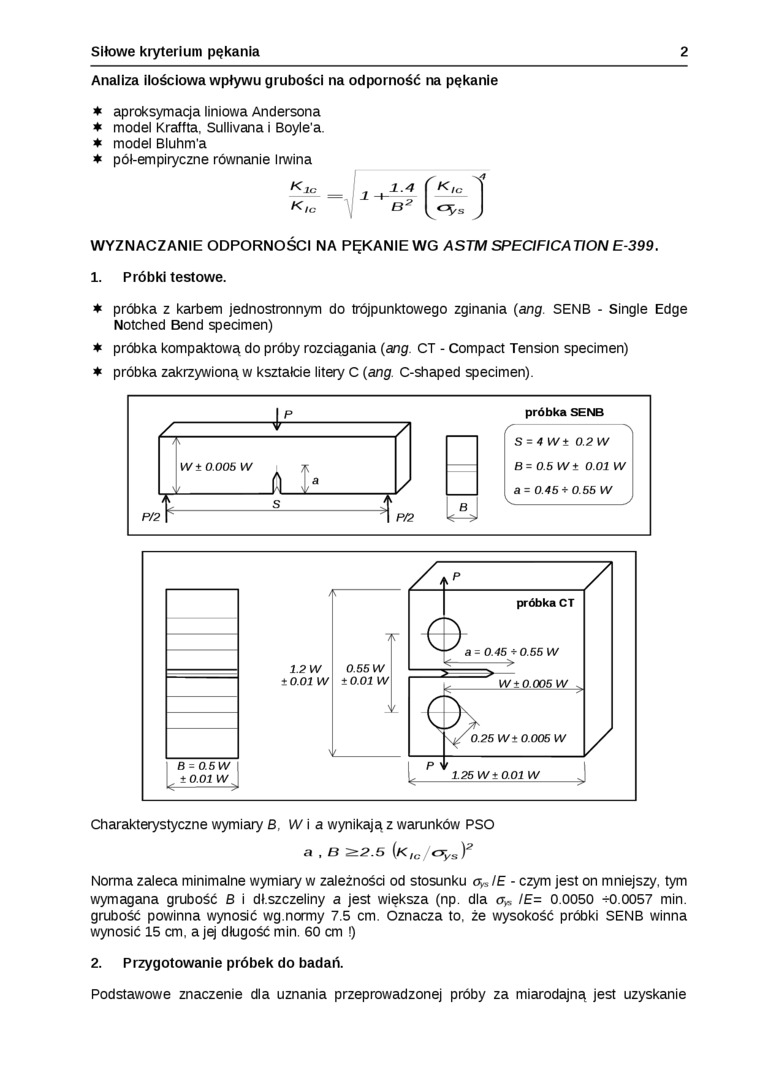

Siłowe kryterium pękania 2

Analiza ilościowa wpływu grubości na odporność na pękanie

♦    aproksymacja liniowa Andersona

♦    model Kraffta, Sullivana i Boyle'a.

♦    model Bluhm'a

.'I f K,c t J

♦    pół-empiryczne równanie Irwina

K

= 1

K„.

WYZNACZANIE ODPORNOŚCI NA PĘKANIE WG ASTM SPECIFICA Tl ON E-399. 1. Próbki testowe.

♦    próbka z karbem jednostronnym do trójpunktowego zginania (ang. SENB - Single Edge Notched Bend specimen)

♦    próbka kompaktową do próby rozciągania (ang CT - Compact Tension specimen)

♦    próbka zakrzywioną w kształcie litery C (ang C-shaped specimen).

B

k—>

próbka SENB

S = 4 W± 0.2 W B= 0.5 W t 0.01 W a = 0.45 + 0.55 W

8 = 0.5 W

10.01 w

Charakterystyczne wymiary B, W i a wynikają z warunków PSO

a , B ^2.5 (K,_c/c^_sY

Norma zaleca minimalne wymiary w zależności od stosunku o^/E - czym jest on mniejszy, tym wymagana grubość B i dł.szczeliny a jest większa (np. dla o^ /£= 0.0050 *K).0057 min. grubość powinna wynosić wg.normy 7.5 cm. Oznacza to. że wysokość próbki SENB winna wynosić 15 cm. a jej długość min. 60 cm 0

2. Przygotowanie próbek do badań.

Podstawowe znaczenie dla uznania przeprowadzonej próby za miarodajną jest uzyskanie
