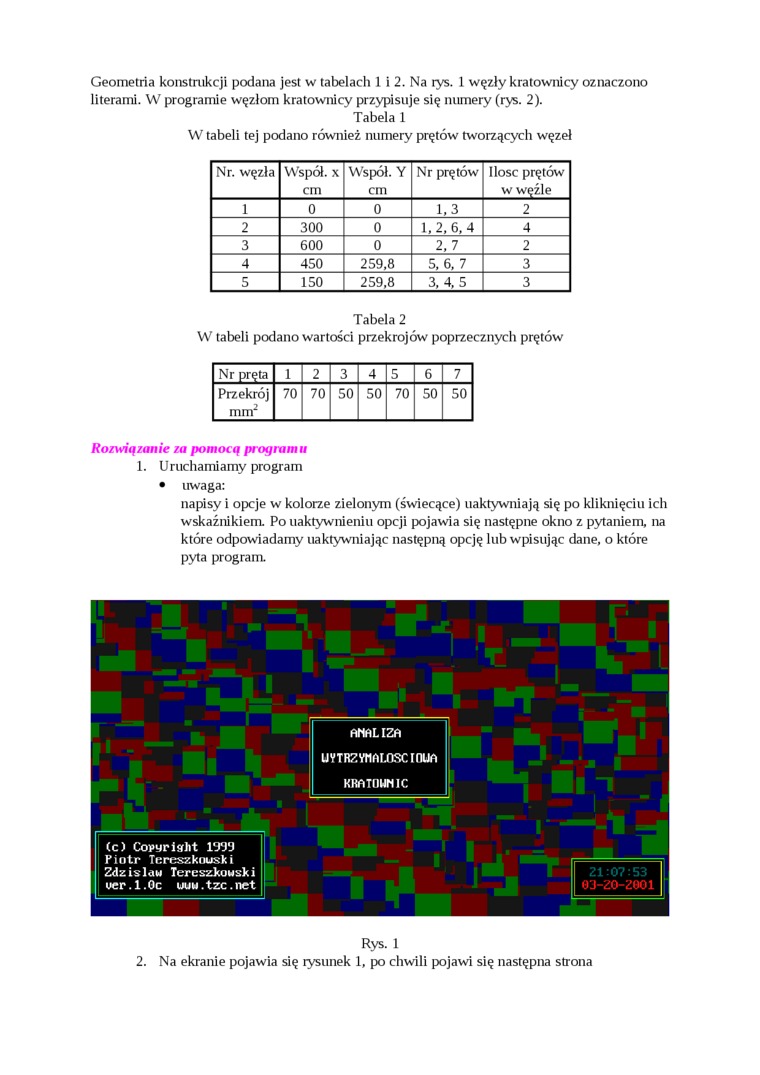

Geometria konstrukcji podana jest w tabelach 1 i 2. Na tys. 1 węzły kratownicy oznaczono literami. W programie węzłom kratownicy przypisuje się numery (rys. 2).

Tabela 1

W tabeli tej podano również numery prętów tworzących węzeł

Nr. węzła	Współ. x cm	Współ. Y cm	Nr prętów	Ilosc prętów w węźle
1	0	0	1.3	2
2	300	0	1,2, 6,4	4
3	600	0	2,7	2
4	450	259,8	5, 6, 7	3
5	150	259,8	3,4,5	3

Tabela 2

W tabeli podano wartości przekrojów poprzecznych prętów

Nr pręta	1	2	3	4	5	6	7
Przekrój mm^2	70	70	50	50	70	50	50

Rozwiązanie za pomocą programu 1. Uruchamiamy program • uwaga:

napisy i opcje w kolorze zielonym (świecące) uaktywniają się po kliknięciu ich wskaźnikiem. Po uaktywnieniu opcji pojawia się następne okno z pytaniem, na które odpowiadamy uaktywniając następną opcję lub wpisując dane, o które pyta program.

Rys. 1

2. Na ekranie pojawia się rysunek 1, po chwili pojawi się następna strona
