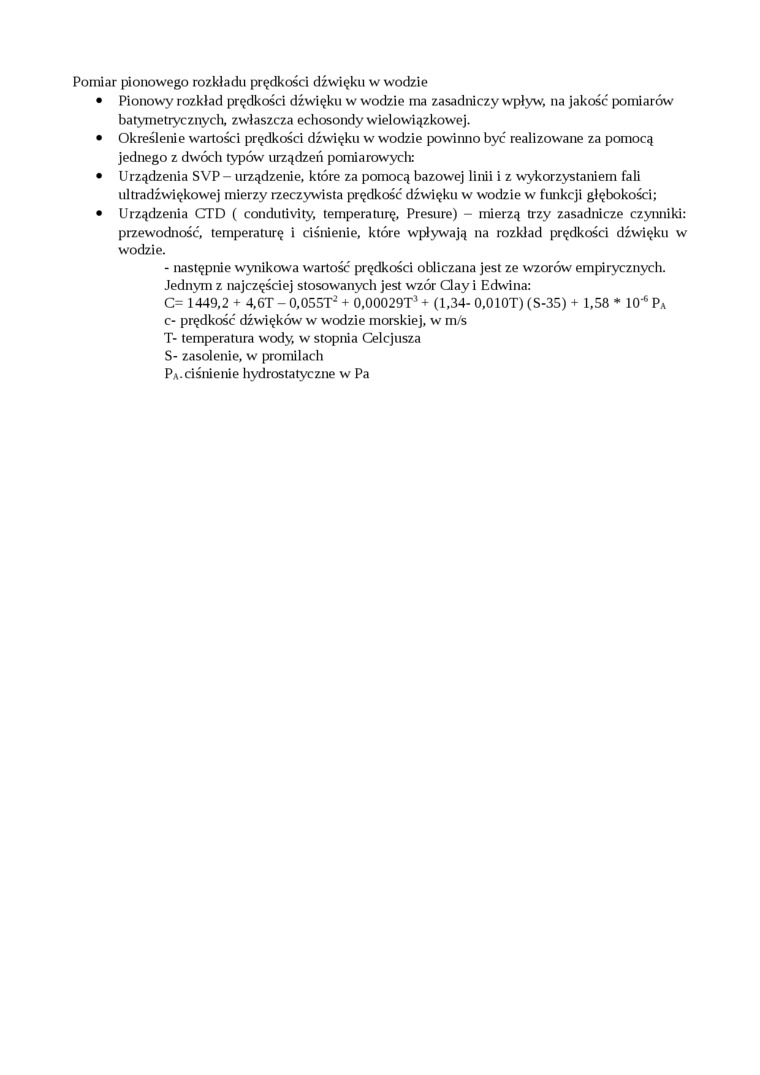

Pomiar pionowego rozkładu prędkości dźwięku w wodzie

•    Pionowy rozkład prędkości dźwięku w wodzie ma zasadniczy wpływ, na jakość pomiarów batymetiycznych, zwłaszcza echosondy wielowiązkowej.

•    Określenie wartości prędkości dźwięku w wodzie powinno być realizowane za pomocą jednego z dwóch typów urządzeń pomiarowych:

•    Urządzenia SVP - urządzenie, które za pomocą bazowej linii i z wykorzystaniem fali ultradźwiękowej mierzy rzeczywista prędkość dźwięku w wodzie w funkcji głębokości;

•    Urządzenia CTD ( condutivity, temperaturę, Presure) - mierzą trzy zasadnicze czynniki: przewodność, temperaturę i ciśnienie, które wpływają na rozkład prędkości dźwięku w wodzie.

- następnie wynikowa wartość prędkości obliczana jest ze wzorów empirycznych. Jednym z najczęściej stosowanych jest wzór Clay i Edwina:

C= 1449,2 + 4,6T - 0.055T2 + 0.00029T3 + (1,34- 0,010T) (S-35) + 1,58 * 10‘6 PA

c- prędkość dźwięków w wodzie morskiej, w m/s

T- temperatura wody, w stopnia Celejusza

S- zasolenie, w promil ach

Pa. ciśnienie hydrostatyczne w Pa
